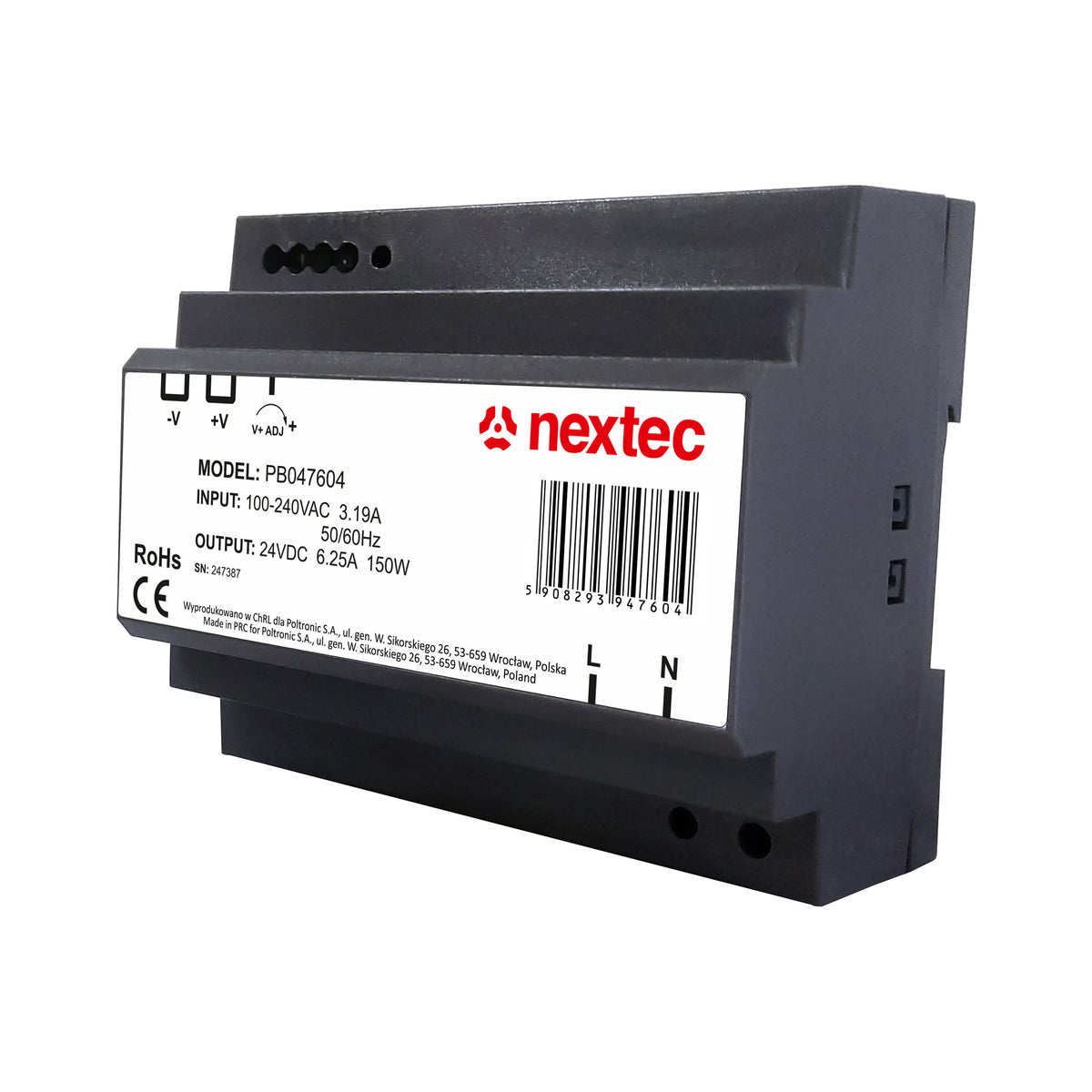

LED Hutschienen-Netzteil 24V 150W 6,25A – DIN-Schiene, 6 TE

Produktbeschreibung

Hutschienen-Netzteil für 24-V-LED-Streifen: 150 W (6,25 A) auf nur 6 Teilungseinheiten – zum Aufrasten auf die DIN-Schiene TS35 im Verteilerkasten oder Schaltschrank. Die saubere Lösung, wenn die LED-Stromversorgung zentral und jederzeit zugänglich sitzen soll.

Warum ein Hutschienen-Netzteil?

Statt Netzteile in Decken, Möbeln oder Vouten zu verstecken, sitzt dieses Netzteil geschützt im Verteiler neben den Sicherungen. Es wird fest verdrahtet, bleibt für die Wartung erreichbar und gibt seine Wärme nicht in Möbel oder Deckenhohlräume ab. Kurzschluss-, Überlast-, Überspannungs- und Übertemperaturschutz sind integriert, die Ausgangsspannung lässt sich über das Potentiometer „V+ ADJ“ fein nachjustieren.

Wofür sich das Netzteil eignet

• Zentrale Stromversorgung von 24-V-LED-Streifen bis ca. 120 W aus dem Verteilerkasten
• Neubau und Sanierung, wenn die Lichtinstallation von der Elektrofachkraft gleich im Verteiler mitgeplant wird
• Gewerbe, Schaufenster und Ladenbau – dort, wo Technik zentral und servicefreundlich im Schaltschrank sitzen soll
• Kombination mit einem 24-V-Controller oder Dimmer hinter dem Netzteil

Wofür sich das Netzteil nicht eignet

• Nicht für die offene Montage: IP20 mit Schraubklemmen – nur im geschlossenen Verteilerkasten oder Schaltschrank einbauen
• Nicht für die dezentrale Montage direkt am Streifen – dafür eignen sich flache Einbaunetzteile aus unseren LED-Netzteilen
• Nicht dimmbar – dafür ein dimmbares LED-Netzteil oder einen Controller wählen
• Nicht für 12-V- oder 48-V-LED-Streifen und nicht für Konstantstrom-LEDs (CC)
• Nicht für LED-Lasten über ca. 120 W – teilen Sie die Streifen dann auf zwei Hutschienen-Netzteile auf; die 24-V-Ausgänge zweier Netzteile nie zusammenschalten

Technische Daten

Worauf Sie beim Einsatz achten sollten

Einbau: Der Einbau im Verteiler und der 230-V-Anschluss gehören in die Hände einer Elektrofachkraft. Das Netzteil rastet auf TS35/7,5- oder TS35/15-Schienen auf.

Spannungsfall beachten: Weil die 24-V-Leitung vom Verteiler bis zum Streifen oft viele Meter lang ist, geht Spannung verloren. Bei voller Last (6,25 A) und 10 m Leitung sind es mit 1,5 mm² rund 1,5 V, mit 2,5 mm² rund 0,9 V. Wählen Sie den Querschnitt so, dass der Verlust unter etwa 5 % bleibt, und teilen Sie große Lasten auf mehrere Leitungen auf.

Richtig dimensionieren: Addieren Sie die Leistung aller Streifen (W/m × Meter) und rechnen Sie rund 25 % Reserve dazu – dieses Modell trägt damit bis ca. 120 W. Sorgen Sie im Verteiler für etwas Luft um das Netzteil.

Häufige Fragen

Was ist ein Hutschienen-Netzteil?
Ein Netzteil, das auf die genormte Tragschiene (Hutschiene, DIN-Schiene TS35) im Verteilerkasten oder Schaltschrank aufgerastet wird – so wie Sicherungsautomaten. Die LED-Versorgung sitzt damit zentral, geschützt und jederzeit zugänglich.

Wie viel Platz braucht das Netzteil im Verteiler?
6 Teilungseinheiten (TE), also 105 mm Breite. Die Einbautiefe beträgt 58,5 mm, die Höhe 92,5 mm.

Welche LED-Streifen kann ich anschließen?
24-V-LED-Streifen mit einer Gesamtleistung bis ca. 120 W – zum Beispiel 2 × 4 m mit 14,4 W/m ergeben 115,2 W. Die restlichen 30 W sind die empfohlene Reserve.

Wie lang darf die 24-V-Leitung vom Verteiler zum Streifen sein?
Das hängt von Strom und Leitungsquerschnitt ab. Bei voller Last (6,25 A) und 10 m Leitungslänge verlieren Sie mit 1,5 mm² rund 1,5 V (6,2 %), mit 2,5 mm² rund 0,9 V (3,7 %). Bleiben Sie unter etwa 5 %, sonst wird der Streifen am Ende sichtbar dunkler.

Kann ich die Ausgangsspannung einstellen?
Ja, über das kleine Potentiometer „V+ ADJ“ lässt sich die Spannung fein nachjustieren, etwa um Leitungsverluste auszugleichen. Ab Werk liefert das Netzteil 24 V – stellen Sie nur mit einem Messgerät nach und messen Sie am Streifen, nicht am Netzteil.

Ist das Netzteil dimmbar?
Nein. Für dimmbares Licht setzen Sie einen 24-V-Controller hinter das Netzteil oder wählen eines unserer dimmbaren LED-Netzteile.

Funktioniert es mit 12-V-LED-Streifen?
Nein. Dieses Modell liefert 24 V und ist ausschließlich für 24-V-Streifen gedacht. Ein 12-V-Streifen würde überlastet.

Warum ein Netzteil im Verteiler statt direkt am Streifen?
Im Verteiler sitzt das Netzteil geschützt, kühl und für die Wartung erreichbar, und es verschwindet nicht in Decken oder Möbeln. Dafür ist die 24-V-Leitung zum Streifen länger – planen Sie den Querschnitt entsprechend.

Stromkosten im Alltag: 120 W LED-Last nimmt bei 84 % Wirkungsgrad rund 142,9 W auf. Bei 3 Stunden täglich und 0,30 €/kWh sind das etwa 156 kWh bzw. 46,93 € pro Jahr. Mit Reserve und guter Belüftung im Verteiler schonen Sie die Elektronik – und Ihre LED-Streifen erreichen die üblichen 30.000–50.000 Betriebsstunden.

Sie planen eine zentrale LED-Versorgung aus dem Verteiler? Nennen Sie uns Streifentyp, Längen und Leitungswege, wir empfehlen Ihnen Netzteil und Querschnitt.
