Hutschienen-Netzteile
Hutschienen-Netzteile versorgen Ihre 24-V-LED-Streifen zentral aus dem Verteilerkasten oder Schaltschrank. Sie rasten auf die DIN-Schiene TS35 auf, sitzen geschützt neben den Sicherungen und bleiben für die … Mehr erfahren
Mehr über Hutschienen-Netzteile
Hutschienen-Netzteile versorgen Ihre 24-V-LED-Streifen zentral aus dem Verteilerkasten oder Schaltschrank. Sie rasten auf die DIN-Schiene TS35 auf, sitzen geschützt neben den Sicherungen und bleiben für die Wartung jederzeit erreichbar.
Zentral statt versteckt
Klassische LED-Netzteile werden meist nahe am Streifen in Decken, Möbeln oder Vouten verbaut. Ein Hutschienen-Netzteil geht den umgekehrten Weg: Die gesamte Stromversorgung sitzt an einem Ort, fest verdrahtet und servicefreundlich. Alle Modelle liefern 24 V Konstantspannung, arbeiten an 100–240 V und sind gegen Kurzschluss, Überlast, Überspannung und Übertemperatur geschützt.
Leistung und Platzbedarf im Verteiler
| Netzteil | Breite | Ausgangsstrom | Empfohlene LED-Last |

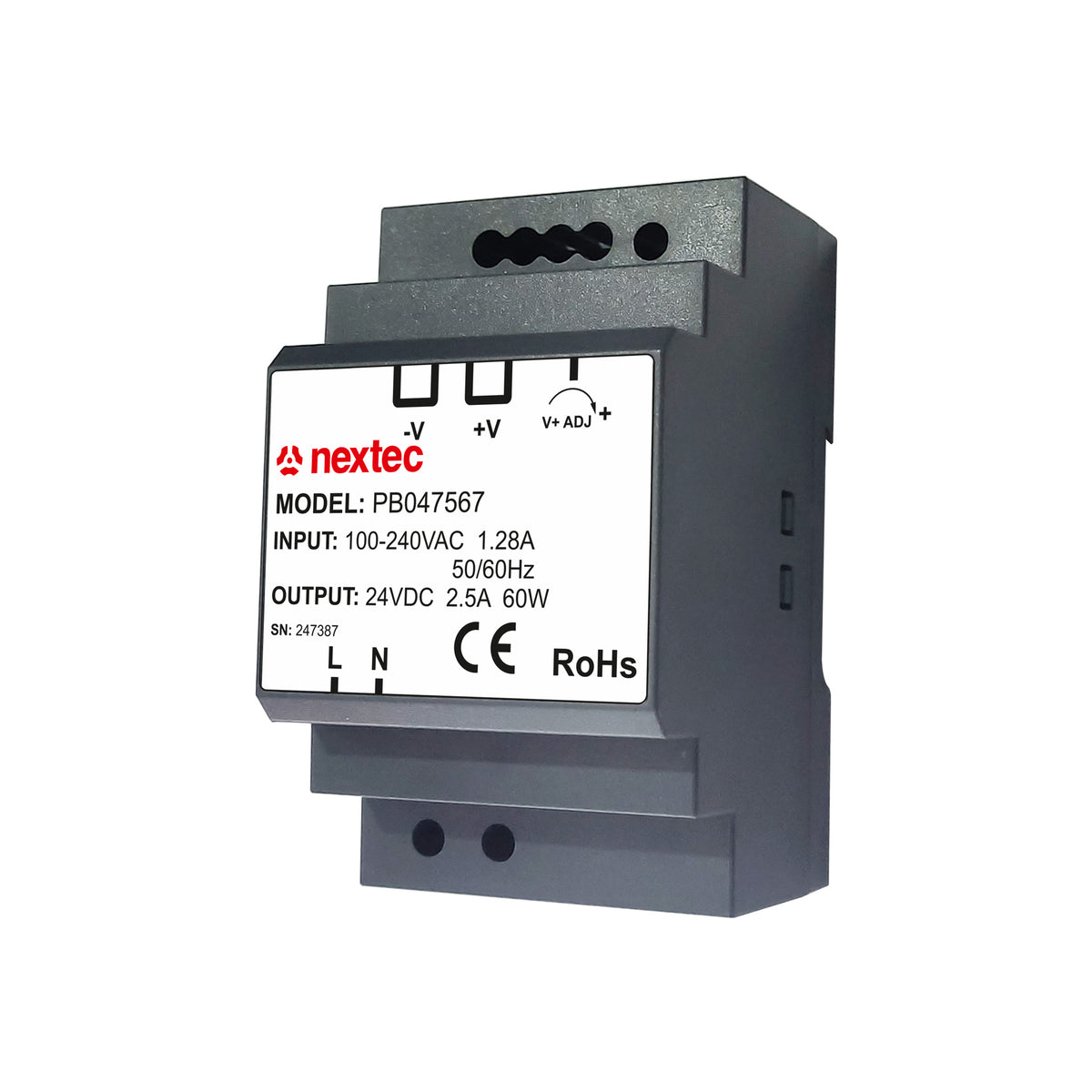

| 60 W | 3 TE (52 mm) | 2,5 A | bis ca. 48 W |

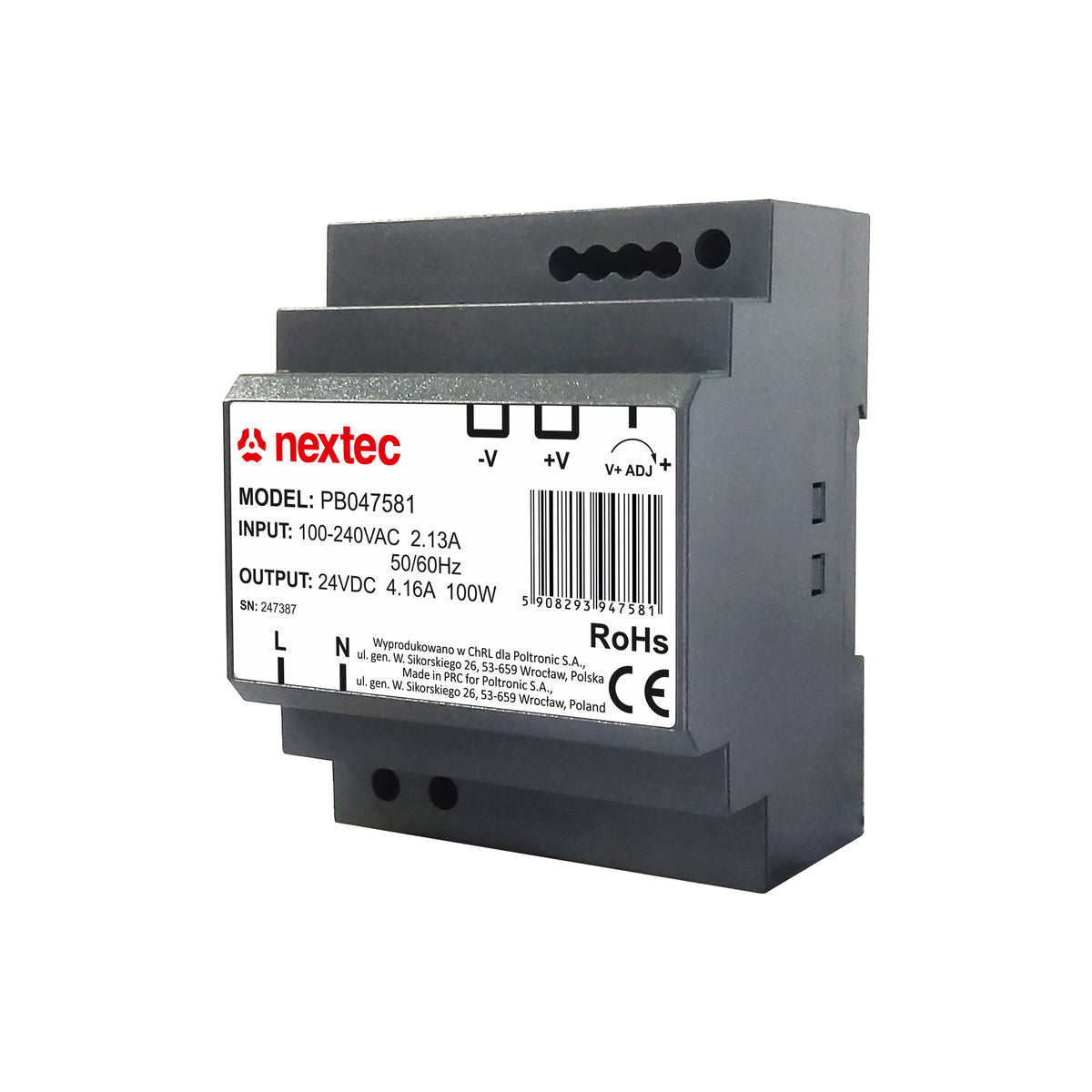

| 100 W | 4 TE (70 mm) | 4,16 A | bis ca. 80 W |

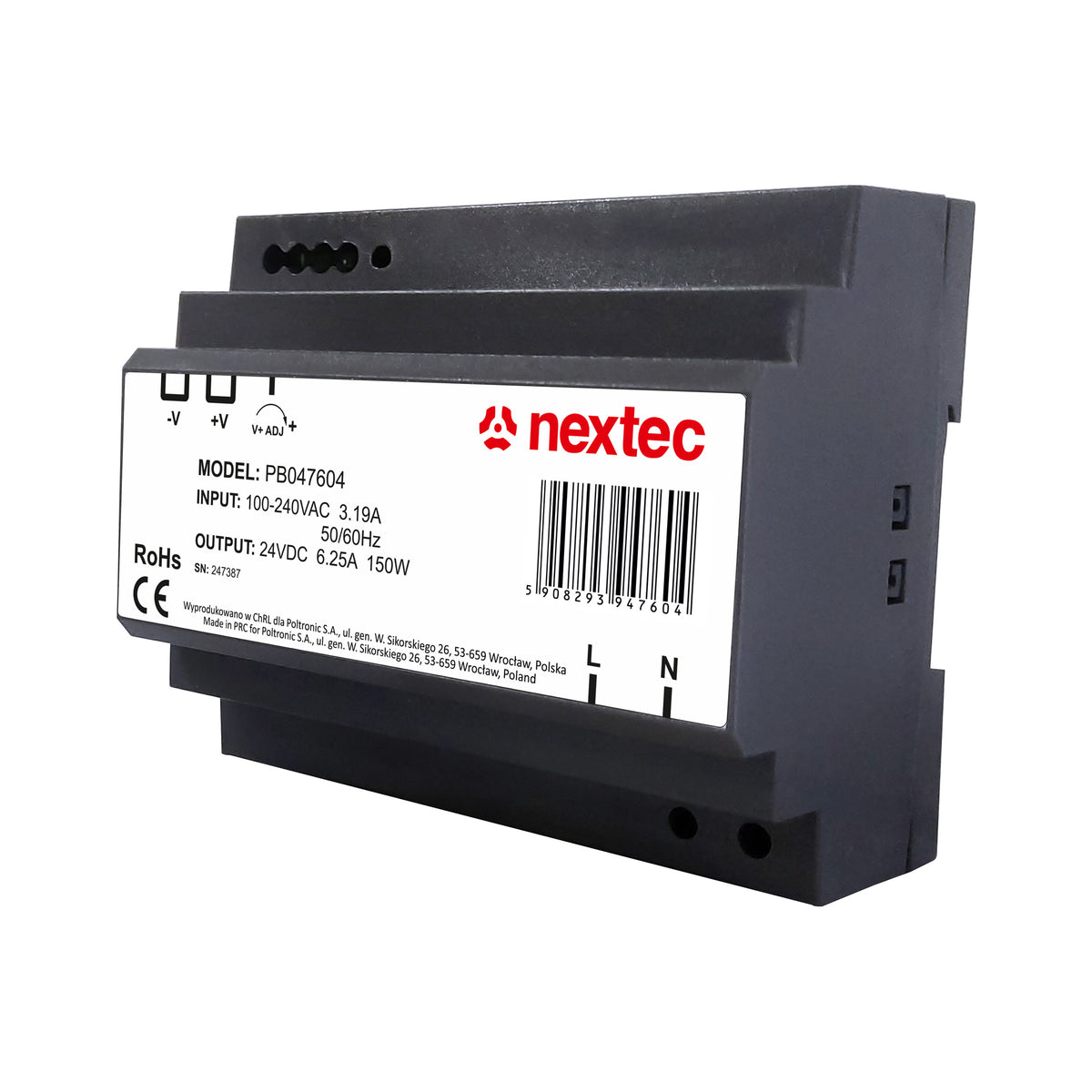

| 150 W | 6 TE (105 mm) | 6,25 A | bis ca. 120 W |
Spannungsfall auf der 24-V-Leitung
Weil die Leitung vom Verteiler zum Streifen oft lang ist, spielt der Querschnitt eine größere Rolle als bei einem Netzteil direkt am Streifen. Richtwerte für 10 m Kupferleitung bei voller Last:
| Strom (Volllast) | 10 m mit 1,5 mm² | 10 m mit 2,5 mm² |
| 2,5 A | 0,6 V (2,5 %) | 0,4 V (1,5 %) |
| 4,16 A | 1,0 V (4,1 %) | 0,6 V (2,5 %) |
| 6,25 A | 1,5 V (6,2 %) | 0,9 V (3,7 %) |
Bleiben Sie unter etwa 5 % Spannungsverlust – darüber wird das Licht am Ende des Streifens sichtbar dunkler.
Passende Produkte und Alternativen
- 24-V-LED-Streifen – für jede Anwendung vom Möbel bis zur Voute
- Alle LED-Netzteile – flache Einbaunetzteile für die Montage direkt am Streifen, auch wasserdicht nach IP67
- Dimmbare LED-Netzteile – mit DALI-2, Taster oder 1–10 V
- LED-Steuerung – Controller und Dimmer für die 24-V-Seite
Worauf Sie achten sollten
Hutschienen-Netzteile haben die Schutzart IP20 und offene Schraubklemmen – sie gehören ausschließlich in einen geschlossenen Verteiler oder Schaltschrank, eingebaut von einer Elektrofachkraft. Planen Sie rund 25 % Leistungsreserve, prüfen Sie den Platz in TE und lassen Sie etwas Luft um das Netzteil.
Häufige Fragen
Was ist der Unterschied zwischen Hutschiene und DIN-Schiene?
Keiner – beides bezeichnet dieselbe genormte Tragschiene mit 35 mm Breite (TS35), auf die auch Sicherungsautomaten und FI-Schalter im Verteiler aufgerastet werden.
Was bedeutet TE?
TE steht für Teilungseinheit, das Breitenmaß im Verteilerkasten. Eine TE entspricht 17,5 mm – so breit wie ein einpoliger Sicherungsautomat. Unsere Hutschienen-Netzteile belegen je nach Leistung 3 bis 6 TE.
Wann lohnt sich ein Hutschienen-Netzteil?
Wenn die LED-Beleuchtung fest installiert und zentral versorgt werden soll: im Neubau, bei einer Sanierung mit neuem Verteiler oder im Gewerbe. Für Nachrüstungen ohne Platz im Verteiler ist ein flaches Einbaunetzteil nahe am Streifen meist einfacher.
Wie vermeide ich, dass der Streifen am Ende dunkler wird?
Durch ausreichenden Leitungsquerschnitt und kurze Wege. Die Tabelle oben zeigt den Spannungsfall für 10 m Leitung; bleiben Sie unter etwa 5 % und verteilen Sie große Lasten auf mehrere Leitungen. Über das Potentiometer „V+ ADJ“ lässt sich ein kleiner Verlust zusätzlich ausgleichen.
Darf ich ein Hutschienen-Netzteil selbst einbauen?
Der Einbau im Verteilerkasten und der 230-V-Anschluss sind Arbeiten für eine Elektrofachkraft. Die 24-V-Seite zum LED-Streifen ist Schutzkleinspannung (SELV).
Sind die Hutschienen-Netzteile dimmbar?
Nein. Zum Dimmen setzen Sie einen 24-V-Controller hinter das Netzteil oder wählen ein dimmbares Netzteil mit DALI, Taster oder 1–10 V.
