LED Netzteil 24V 200W 8,33A – IP20 schmal mit Schnellklemmen

Produktbeschreibung

Schmales 24-V-Netzteil mit 200 W (8,33 A) für LED-Streifen im Innenbereich – nur 27 mm breit, 23 mm hoch und mit werkzeuglosen Schnellklemmen. Die Lösung, wenn das Netzteil unsichtbar in Möbeln, Blenden oder Deckenhohlräumen verschwinden soll.

Warum dieses Netzteil?

Trotz 200 W Leistung misst dieses Netzteil im Querschnitt nur 27 × 23 mm – es passt damit auch dort, wo ein klassisches Kastennetzteil zu hoch baut. Eingang (230 V) und Ausgang (24 V) liegen an den gegenüberliegenden Enden, so laufen Netz- und LED-Leitung sauber getrennt. Die Schnellklemmen ersetzen Schraubklemmen: Ader einstecken, fertig. Mit 92 % Wirkungsgrad sowie Kurzschluss-, Überlast- und Übertemperaturschutz versorgt es 24-V-LED-Streifen bis ca. 160 W stabil und flackerfrei.

Wofür sich das Netzteil eignet

• Stromversorgung von 24-V-LED-Streifen und 24-V-Leuchten bis ca. 160 W Dauerlast
• Einbau auf engem Raum: hinter Sockelleisten, Blenden und Vouten, in abgehängten Decken oder im Schrankaufbau
• Mehrere Streifen parallel, z. B. umlaufende Voutenbeleuchtung in einem großen Wohnraum oder eine Regal- und Thekenbeleuchtung im Laden, solange die Summe unter ca. 160 W bleibt
• Kombination mit einem 24-V-Controller oder Dimmer für Helligkeit oder Farbsteuerung

Wofür sich das Netzteil nicht eignet

• Nicht für Bad, Außenbereich oder Feuchträume (IP20) – dafür ein wasserdichtes IP67-Netzteil wählen
• Nicht für 12-V- oder 48-V-LED-Streifen – es liefert ausschließlich 24 V
• Nicht für Konstantstrom-LEDs (CC) – es ist ein Konstantspannungs-Netzteil (CV)
• Nicht für LED-Lasten über ca. 160 W – wählen Sie dann eine größere Leistungsklasse aus unseren Netzteilen
• Nicht direkt an einem 230-V-Dimmer dimmbar – die Helligkeit regelt ein Controller hinter dem Netzteil

Technische Daten

Worauf Sie beim Einsatz achten sollten

Richtig dimensionieren: Addieren Sie die Leistung aller Streifen (W/m × Meter) und rechnen Sie rund 25 % Reserve dazu – anders gesagt: Belasten Sie das Netzteil mit höchstens ca. 80 % seiner Nennleistung. Dieses Modell trägt damit bis ca. 160 W LED-Last. Ein dauerhaft am Limit betriebenes Netzteil wird wärmer und altert schneller.

Wärme abführen: Das Netzteil nicht luftdicht einbauen und nicht in Dämmmaterial einpacken. Ein Hersteller-Kennzeichen für die direkte Montage auf brennbaren Möbeloberflächen ist nicht angegeben – planen Sie im Möbeleinbau daher etwas Abstand und Luftzirkulation ein.

Elektrischer Anschluss: Der 230-V-Anschluss ist fest zu verdrahten und gehört in die Hände einer Elektrofachkraft. Auf der 24-V-Seite auf die Polarität (V+ / V−) achten. Über die Laschen an beiden Enden lässt sich das Netzteil sicher festschrauben.

Leitungslängen: Halten Sie die 24-V-Zuleitung zum Streifen möglichst kurz und speisen Sie längere Streifen von beiden Enden ein, damit es keinen sichtbaren Helligkeitsabfall gibt. Bei bis zu 8,33 A Ausgangsstrom lohnt es sich besonders, die Last auf mehrere Zuleitungen zu verteilen und den Leitungsquerschnitt passend zum Strom zu wählen.

Häufige Fragen

Welche LED-Streifen kann ich mit diesem 200-W-Netzteil betreiben?
Alle 24-V-LED-Streifen, deren Gesamtleistung bei höchstens ca. 160 W liegt. Rechnen Sie Watt pro Meter × Länge: 2 × 5 m mit 14,4 W/m ergeben 144 W, 3 × 5 m mit 9,6 W/m ebenfalls 144 W. Die restlichen 40 W sind die empfohlene Reserve.

Wie groß ist das Netzteil?

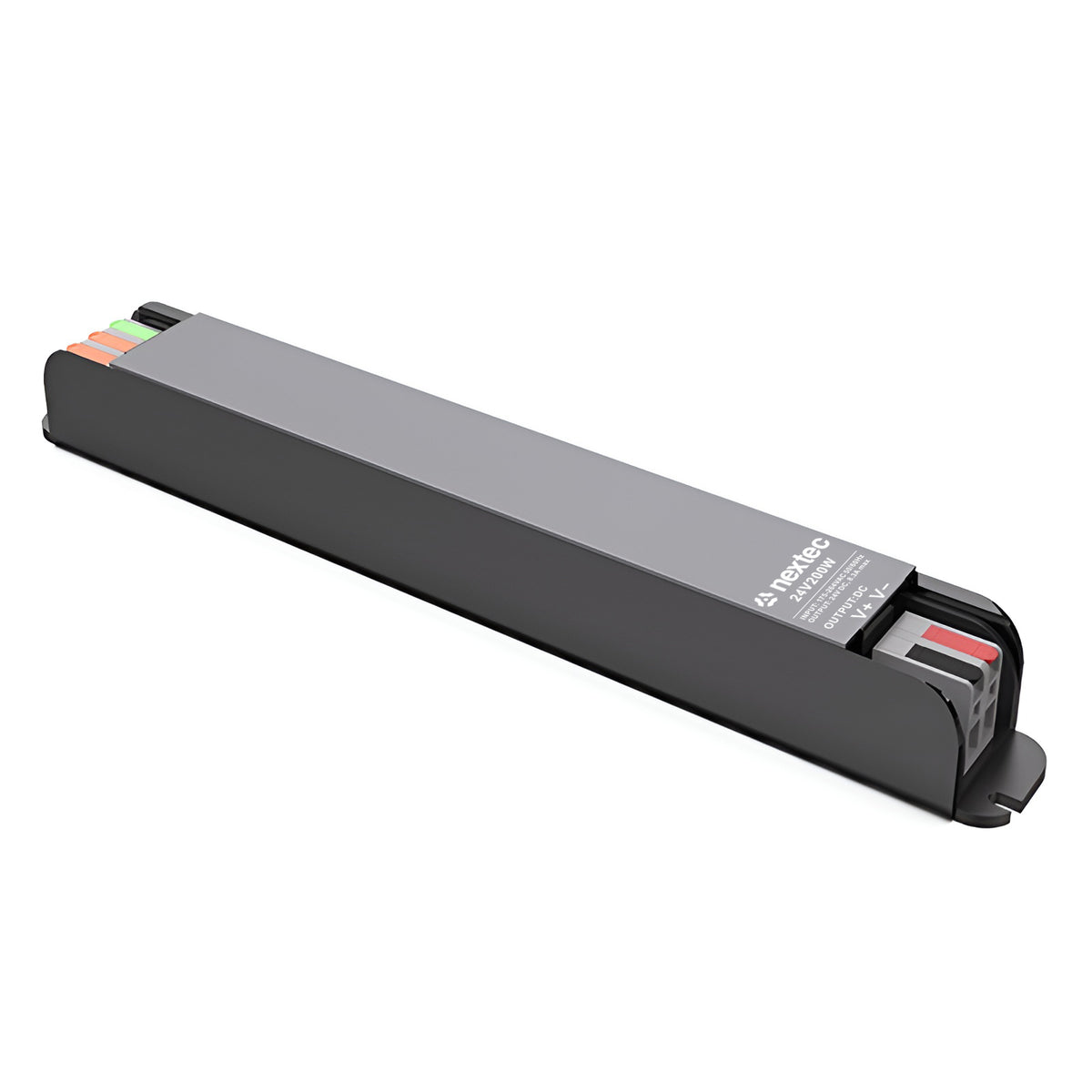

Es misst 217 × 27 × 23 mm und wiegt ca. 190 g. Durch die schmale Stabform passt es in Hohlräume, hinter Blenden und Sockelleisten oder in abgehängte Decken, in denen ein klassisches Kastennetzteil keinen Platz findet.

Brauche ich Werkzeug für den Anschluss?
Nein. Die Adern werden direkt in die Schnellklemmen gesteckt, Schrauben entfallen. Der 230-V-Anschluss gehört trotzdem in die Hände einer Elektrofachkraft.

Ist das Netzteil dimmbar?
Nicht direkt. Es liefert konstante 24 V. Zum Dimmen oder Farbsteuern setzen Sie einen 24-V-Controller oder -Dimmer zwischen Netzteil und LED-Streifen.

Darf ich das Netzteil im Bad oder im Außenbereich verwenden?
Nein. IP20 bedeutet Schutz gegen Berührung, aber nicht gegen Wasser oder Feuchtigkeit. Für Bad, Küche nahe der Spüle oder draußen verwenden Sie ein wasserdichtes IP67-Netzteil.

Funktioniert es mit 12-V-LED-Streifen?
Nein. Das Netzteil liefert ausschließlich 24 V. Ein 12-V-Streifen würde an 24 V überlastet und schnell zerstört.

Kann ich mehrere LED-Streifen an ein Netzteil anschließen?
Ja, parallel, solange die Summe unter ca. 160 W bleibt. Führen Sie jeden Streifen mit eigener Zuleitung zum Netzteil, statt lange Strecken hintereinander zu schalten – so bleibt die Helligkeit gleichmäßig.

Was bedeuten die 65 A Einschaltstrom?
Beim Einschalten fließt für Millisekunden ein hoher Ladestrom. Bei einem einzelnen Netzteil ist das unkritisch. Schalten Sie viele Netzteile gleichzeitig über einen Leitungsschutzschalter, addieren sich die Spitzen – dann kann der Automat auslösen. Planen Sie in solchen Fällen einen Einschaltstrombegrenzer ein.

Funktioniert das Netzteil in den USA oder an 110 V?
Nein. Der Eingangsbereich liegt bei 175–264 V AC. Das Netzteil ist für das 230-V-Netz in Österreich, Deutschland und der Schweiz ausgelegt.

Stromkosten im Alltag: 160 W LED-Last nimmt bei 92 % Wirkungsgrad rund 173,9 W aus der Steckdose auf. Bei 3 Stunden täglich und 0,30 €/kWh sind das etwa 190 kWh bzw. 57,13 € pro Jahr – davon entfallen nur rund 4,57 € auf die Wandlungsverluste des Netzteils. Gut dimensioniert und belüftet schonen Sie die Elektronik – und Ihre LED-Streifen erreichen die üblichen 30.000–50.000 Betriebsstunden.

Sie sind unsicher bei der Dimensionierung? Nennen Sie uns Streifentyp und -länge, wir empfehlen Ihnen das passende Netzteil.
