LED Netzteil 24V 75W dimmbar – TRIAC, Phasenabschnitt & -anschnitt

Produktbeschreibung

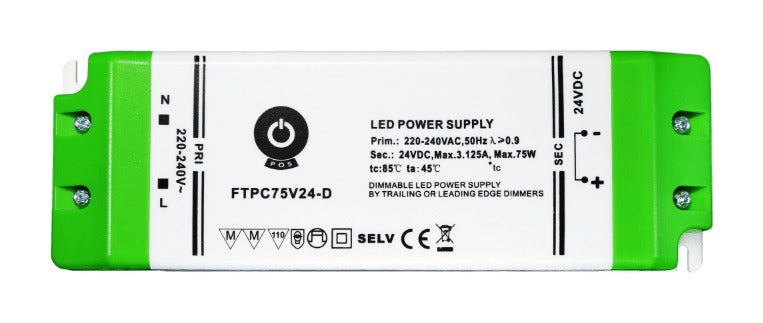

Dimmbares 24-V-Netzteil mit 75 W für Ihren vorhandenen Wanddimmer: Es arbeitet mit Phasenabschnitt- und Phasenanschnittdimmern (TRIAC) und regelt LED-Streifen stufenlos von 1 bis 100 % – ganz ohne Funk, App oder zusätzliche Steuerleitung.

Warum dieses Netzteil?

In vielen Wohnungen sitzt bereits ein Dreh- oder Tastdimmer in der Wand. Mit einem gewöhnlichen LED-Netzteil lässt er sich nicht nutzen – dieses Netzteil von POS Power ist genau dafür gebaut. Der Dimmer bleibt wie gewohnt in der 230-V-Zuleitung, das Netzteil wandelt die angeschnittene Netzspannung in eine entsprechend gedimmte 24-V-Versorgung für Ihre LED-Streifen um. Laut Hersteller funktioniert das mit Phasenabschnittdimmern (Trailing Edge) ebenso wie mit Phasenanschnittdimmern (Leading Edge). Ohne Dimmer betrieben, liefert es einfach konstante 24 V. Aktive PFC (Leistungsfaktor über 0,9) und Schutz gegen Kurzschluss, Überlast, Überspannung und Übertemperatur sind eingebaut.

Welcher Dimmer passt?

Der Hersteller nennt im Datenblatt folgende Dimmer als empfohlen: Hager WBMD400TO, Clipsal 32E450LM, Niko 310-01900, Legrand 78401 und Recom REDIM07.

Wofür sich das Netzteil eignet

• Einfarbige 24-V-LED-Streifen bis ca. 60 W Dauerlast, die Sie über einen Wanddimmer regeln möchten
• Nachrüsten: Der vorhandene Phasenan- oder Phasenabschnittdimmer bleibt in der Wand, nur Netzteil und Lichtquelle werden neu
• Indirektes Licht in Voute, Regal, Küche oder Treppe – ohne App, Funk oder Bus
• Funk- oder Smart-Home-Dimmen zusammen mit einem Phasenabschnittdimmer wie dem MiBoxer TRI-C1 (2,4 GHz) oder MiBoxer TRI-C1ZR (Zigbee 3.0)
• Einsatz ohne Dimmer als normales 24-V-Netzteil – das Dimmen lässt sich später nachrüsten

Wofür sich das Netzteil nicht eignet

• Nicht für Bad, Außenbereich oder Feuchträume (IP20) – dafür ein wasserdichtes IP67-Netzteil wählen
• Nicht für 12-V- oder 48-V-LED-Streifen – es liefert ausschließlich 24 V
• Nicht für LED-Lasten über ca. 60 W – wählen Sie dann eine größere Leistungsklasse aus unseren dimmbaren LED-Netzteilen
• Nicht für sehr kleine Lasten unter ca. 24 W – der Strombereich beginnt laut Datenblatt bei 1 A
• Nicht für Taster, DALI oder 1–10 V ohne Phasendimmer – dafür eignen sich unsere DALI- und Push-Netzteile
• Keine Lichtfarb- oder RGB-Steuerung – ein Phasendimmer regelt nur die Helligkeit; für CCT- oder RGB-Streifen einen passenden Controller wählen
• Nicht für Konstantstrom-LEDs mit 350 oder 700 mA – es ist ein Netzteil für 24-V-Streifen

Technische Daten

Worauf Sie beim Einsatz achten sollten

Richtig dimensionieren: Addieren Sie die Leistung aller Streifen (W/m × Meter) und rechnen Sie rund 25 % Reserve dazu – anders gesagt: Belasten Sie das Netzteil mit höchstens ca. 80 % seiner Nennleistung. Dieses Modell trägt damit bis ca. 60 W LED-Last. Laut Datenblatt beginnt der Strombereich bei 1 A – planen Sie deshalb mindestens rund 24 W LED-Last ein, zum Beispiel 2,5 m Streifen mit 9,6 W/m.

Dimmer passend wählen: Der Dimmer muss für LED- bzw. elektronische Lasten freigegeben sein. Rechnen Sie pro Netzteil mit seiner Eingangsleistung von rund 88 W bei Volllast und halten Sie Mindest- und Höchstlast Ihres Dimmers ein. Ältere Glühlampendimmer haben häufig eine hohe Mindestlast – wird sie unterschritten, kann das Licht flackern oder nicht ganz herunterdimmen.

Wärme abführen: Das Netzteil nicht luftdicht einbauen und nicht in Dämmmaterial einpacken. Halten Sie zwischen mehreren Geräten etwas Abstand, damit die Luft zirkulieren kann.

Elektrischer Anschluss: Der 230-V-Anschluss ist fest zu verdrahten und gehört in die Hände einer Elektrofachkraft. Der Dimmer sitzt in der Zuleitung vor dem Netzteil (Außenleiter L), der Neutralleiter geht direkt an N. Auf der 24-V-Seite auf die Polarität (V+ / V−) achten.

Leitungslängen: Halten Sie die 24-V-Zuleitung zum Streifen möglichst kurz und speisen Sie längere Streifen von beiden Enden ein, damit es keinen sichtbaren Helligkeitsabfall gibt.

Häufige Fragen

Welche LED-Streifen kann ich mit diesem 75-W-Netzteil betreiben?
Alle einfarbigen 24-V-LED-Streifen mit einer Gesamtleistung bis ca. 60 W. Rechnen Sie Watt pro Meter × Länge: 5 m mit 12 W/m ergeben 60 W, 6 m mit 9,6 W/m ergeben 57,6 W. Die restlichen 15 W sind die empfohlene Reserve. Nach unten gilt: Planen Sie mindestens rund 24 W LED-Last ein.

Funktioniert mein vorhandener Drehdimmer?
Ja, wenn es ein Phasenabschnitt- oder Phasenanschnittdimmer ist – das sind die üblichen Dreh- und Tastdimmer in der Wand. Prüfen Sie zusätzlich, ob der Dimmer für LED-Lasten freigegeben ist und ob seine Mindestlast erreicht wird. Taster ohne Dimmfunktion, DALI- oder 1–10-V-Steuerungen funktionieren mit diesem Netzteil nicht.

Was ist der Unterschied zwischen Phasenabschnitt und Phasenanschnitt?
Beide Verfahren dimmen, indem sie einen Teil jeder Netz-Halbwelle wegschneiden. Der Phasenanschnitt (Leading Edge) schneidet den Anfang ab und war für Glühlampen und Halogenlampen mit Ringkerntrafo gedacht. Der Phasenabschnitt (Trailing Edge) schneidet das Ende ab und ist auf elektronische Lasten wie LED-Netzteile ausgelegt. Dieses Netzteil verarbeitet laut Hersteller beide Verfahren.

Wie weit lässt sich das Licht herunterdimmen?
Laut Datenblatt von 1 bis 100 % des Ausgangsstroms. Wie tief Sie in der Praxis kommen, hängt auch vom Dimmer ab – viele Dimmer haben eine einstellbare Grundhelligkeit.

Kann ich das Netzteil auch ohne Dimmer betreiben?
Ja. Direkt an 230 V angeschlossen liefert es konstante 24 V und die Streifen leuchten mit voller Helligkeit. Einen Dimmer können Sie später in die Zuleitung setzen lassen.

Kann ich per Funk, App oder Sprachassistent dimmen?

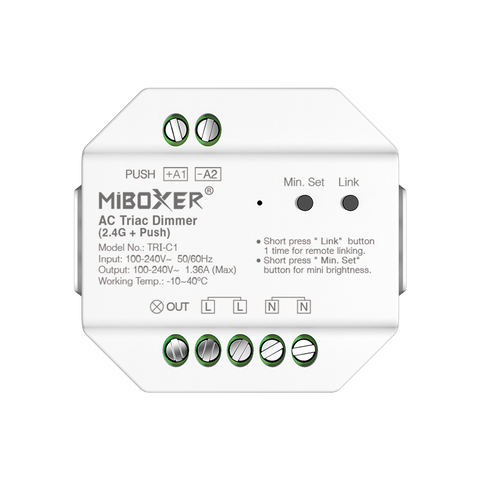

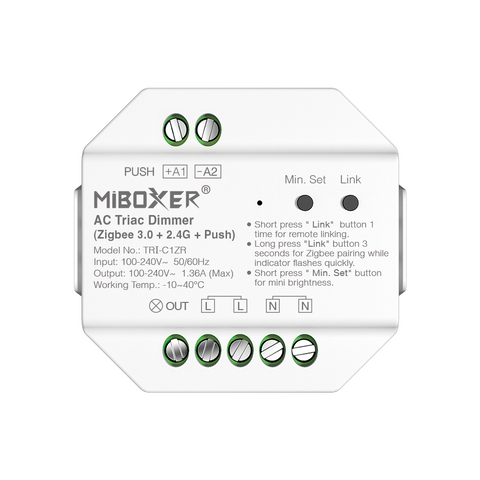

Ja, mit einem Phasenabschnittdimmer, der diese Funktionen mitbringt – zum Beispiel dem MiBoxer TRI-C1 mit 2,4-GHz-Fernbedienung und Taster oder dem MiBoxer TRI-C1ZR für Zigbee 3.0. Der Dimmer wird vor dem Netzteil in die 230-V-Zuleitung eingebaut.

Wie viele Netzteile kann ich an einen Dimmer anschließen?
So viele, wie die Last des Dimmers erlaubt. Ein Netzteil nimmt bei Volllast rund 88 W aus dem Netz auf. An einem Dimmer mit 300 W wie dem MiBoxer TRI-C1 sind das rechnerisch 3 Netzteile – planen Sie auch hier etwas Reserve ein.

Kann ich damit die Lichtfarbe oder RGB steuern?
Nein. Ein Phasendimmer regelt nur die Helligkeit. Für Dual-White- (CCT) oder RGB-Streifen brauchen Sie ein normales 24-V-Netzteil und einen passenden LED-Controller.

Darf ich das Netzteil im Bad oder im Außenbereich verwenden?
Nein. IP20 bedeutet Schutz gegen Berührung, aber nicht gegen Wasser oder Feuchtigkeit. Für Bad, Küche nahe der Spüle oder draußen verwenden Sie ein wasserdichtes IP67-Netzteil.

Funktioniert es mit 12-V-LED-Streifen?
Nein. Das Netzteil liefert ausschließlich 24 V. Ein Streifen mit niedrigerer Nennspannung würde an 24 V überlastet und schnell zerstört.

Stromkosten im Alltag: 60 W LED-Last nimmt bei 85 % Wirkungsgrad rund 70,6 W aus dem Netz auf. Bei 3 Stunden täglich und 0,30 €/kWh sind das etwa 77 kWh bzw. 23,19 € pro Jahr – davon entfallen rund 3,48 € auf die Wandlungsverluste des Netzteils. Gedimmt sinkt der Verbrauch entsprechend.

Sie möchten eine bestehende Dimmer-Installation auf LED-Streifen umrüsten? Nennen Sie uns Dimmermodell, Streifentyp und -länge – wir prüfen die Kombination für Sie.
