Produktbeschreibung

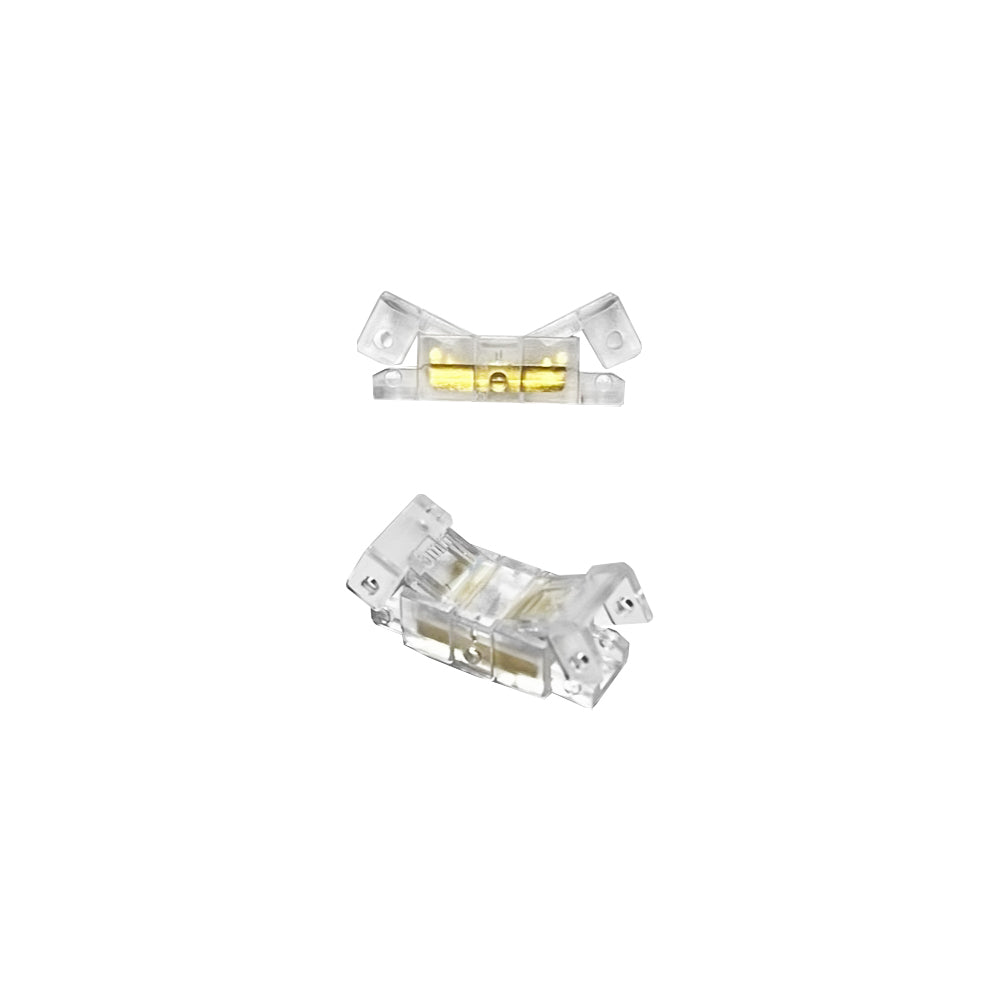

Ein lötfreier Steckverbinder zur direkten Verbindung von zwei COB-LED-Streifen mit 5 mm Breite – die schnelle Lösung, wenn Sie zwei ultra-schmale Streifen ohne Lötkolben miteinander koppeln möchten.

Dieser Schnellverbinder ist speziell für ultra-schmale COB-LED-Streifen mit einer Platinenbreite von 5 mm konstruiert. Statt Streifen aufwendig zu löten, klemmen Sie beide Streifenenden in den Verbinder ein – fertig. Besonders praktisch bei Reparaturen, kurzen Verlängerungen oder bei der Erstinstallation, wenn Sie zwei Streifenstücke direkt aneinanderfügen müssen.

Wofür sich dieser Verbinder eignet

• Direkte Streifen-zu-Streifen-Kopplung ohne Kabel dazwischen
• Reparatur defekter Streifenabschnitte (Schnitt herausschneiden, Reststücke wieder verbinden)
• Verlängerung ultra-schmaler COB-Streifen ohne Lötaufwand
• Schnelle Erstinstallation bei eng begrenztem Platz
• Temporäre Aufbauten und Probeinstallationen

Wofür sich dieser Verbinder nicht eignet

• Streifen mit 8 mm oder 10 mm Breite: Dieser Verbinder ist ausschließlich für 5-mm-Streifen. Für breitere Streifen benötigen Sie passende Verbinder mit der jeweiligen Streifenbreite.
• Spritzwasser- oder Feuchtbereiche: Mit IP20 ist der Verbinder ausschließlich für trockene Innenräume vorgesehen. In Bad, Außenbereich oder Werkstatt mit Feuchtigkeit ist eine IP-geschützte Verbindung mit Lötung und Silikonversiegelung sinnvoller.
• Dauerhafte Profi-Installationen mit hohem Anspruch: Steckverbinder bleiben langfristig anfälliger als saubere Lötverbindungen. In gewerblichen Dauerinstallationen ist das Löten meist die robustere Wahl.
• RGB- oder CCT-Streifen mit mehreren Anschlüssen: Dieser Verbinder ist für zweipolige einfarbige Streifen konstruiert.

So wird der Verbinder benutzt

1. Verbinder öffnen (Klemmlasche aufklappen).
2. Beide Streifenenden so vorbereiten, dass die Kupferkontakte sauber, gerade und unbeschädigt sind. Bei beschädigten Kontakten direkt am nächsten Schnittpunkt nachschneiden.
3. Erstes Streifenende mit den Kupferkontakten nach unten in den Verbinder schieben, bis es bündig anliegt. Auf richtige Polarität achten (+ auf +, − auf −).
4. Zweites Streifenende auf der anderen Seite ebenso einlegen.
5. Klemmlasche schließen, bis sie spürbar einrastet.
6. Funktionsprüfung mit Netzteil.

Was Sie davon haben

Eine saubere Streifenverbindung ohne Lötkolben in unter einer Minute – das ist vor allem bei kleinen Reparaturen oder bei der nachträglichen Anpassung einer Installation Gold wert. Statt ein defektes Reststück komplett zu ersetzen, schneiden Sie es heraus und verbinden die intakten Reste mit diesem Verbinder.

Für Heimwerker ohne Lötausrüstung ist der Schnellverbinder zudem oft die einzige praktikable Option, einen LED-Streifen sauber zu verlängern oder zu reparieren.

Technische Daten

Worauf Sie beim Einsatz achten sollten

Streifenbreite muss exakt passen: Dieser Verbinder ist für 5-mm-COB-Streifen ausgelegt. Schmalere Streifen sitzen nicht fest, breitere passen nicht hinein. Im Zweifel die Platinenbreite (nicht die Gesamtbreite inklusive Silikon!) vorher messen.

Schnittstellen sauber vorbereiten: Die Kupferkontakte am Streifenende müssen sauber, gerade und unbeschädigt sein. Beschädigte oder verschmutzte Kontakte führen zu unzuverlässigen Verbindungen oder Wackelkontakten. Im Zweifel den Streifen am nächsten Schnittpunkt frisch kürzen.

Polarität beachten: Beide Streifenseiten haben + und −. Beim Einlegen unbedingt auf gleiche Ausrichtung achten – falsche Polung führt dazu, dass der LED-Streifen nicht leuchtet oder Teile dunkel bleiben.

Mechanische Belastung vermeiden: Der Verbinder ist nicht für mechanische Zugbelastung ausgelegt. Bei Wandmontage müssen sowohl Streifen als auch Verbinder im Aluprofil oder durch das 3M-Klebeband sicher fixiert sein, sodass keine Zugkräfte auf die Verbindung wirken.

Profi-Tipp: Bei dauerhaften Installationen ist eine Lötverbindung langzeitstabiler. Der Schnellverbinder eignet sich besonders gut für temporäre Aufbauten, Reparaturen oder DIY-Projekte ohne Lötausrüstung. Eine Auswahl passender ultra-schmaler COB-Streifen finden Sie unter COB LED Streifen.

Häufige Fragen

Passt der Verbinder auf jeden COB-Streifen mit 5 mm Breite?
Auf alle einfarbigen COB-Streifen mit 5 mm Platinenbreite und Standard-Kontaktanordnung. Bei silikonbeschichteten IP65/IP67-Streifen ist der Verbinder nicht geeignet, da diese eine andere Gesamtbreite und keine offen zugänglichen Kontakte haben.

Ist die Verbindung dauerhaft stabil?
Bei korrekter Vorbereitung und ohne mechanische Zugbelastung ja. Für gewerbliche Profi-Installationen mit hoher Lebensdaueranforderung ist eine Lötverbindung trotzdem die robustere Wahl.

Kann ich den Verbinder wiederverwenden?
Ja, der Verbinder lässt sich mehrfach öffnen und schließen. Bei häufiger Wiederverwendung kann allerdings die Klemmkraft nachlassen – für dauerhafte Installationen empfiehlt sich daher ein einmaliges, sauberes Setzen.

Funktioniert der Verbinder bei 12 V und 24 V?
Ja, der Verbinder ist für den gesamten gängigen LED-Niederspannungsbereich (12 V / 24 V DC) ausgelegt.

Kann ich auch RGB- oder CCT-Streifen damit verbinden?
Nein, dieser Verbinder ist 2-polig und nur für einfarbige Streifen geeignet. Für RGB-Streifen (4 Kontakte) oder CCT-Streifen (3 Kontakte) benötigen Sie entsprechende mehrpolige Verbinder.

Was tun, wenn der Streifen nach dem Einklemmen nicht leuchtet?
Die häufigsten Ursachen: Polarität vertauscht (Streifen umdrehen), Kontakte verschmutzt oder beschädigt (Streifen am nächsten Schnittpunkt frisch kürzen), Verbinder nicht vollständig geschlossen (Klemmlasche prüfen), oder das Streifenende ist nicht weit genug eingeschoben (bündig einschieben). Passendes Zubehör für Streifenmontage und Reparatur finden Sie unter LED-Zubehör.

Eignet sich der Verbinder für Bad oder Außenbereich?
Nein, mit IP20 ist er nur für trockene Innenräume vorgesehen. In feuchten Bereichen würde Feuchtigkeit in die offene Klemmverbindung eindringen und Korrosion verursachen – hier sind verlötete und versiegelte Verbindungen die richtige Wahl.
