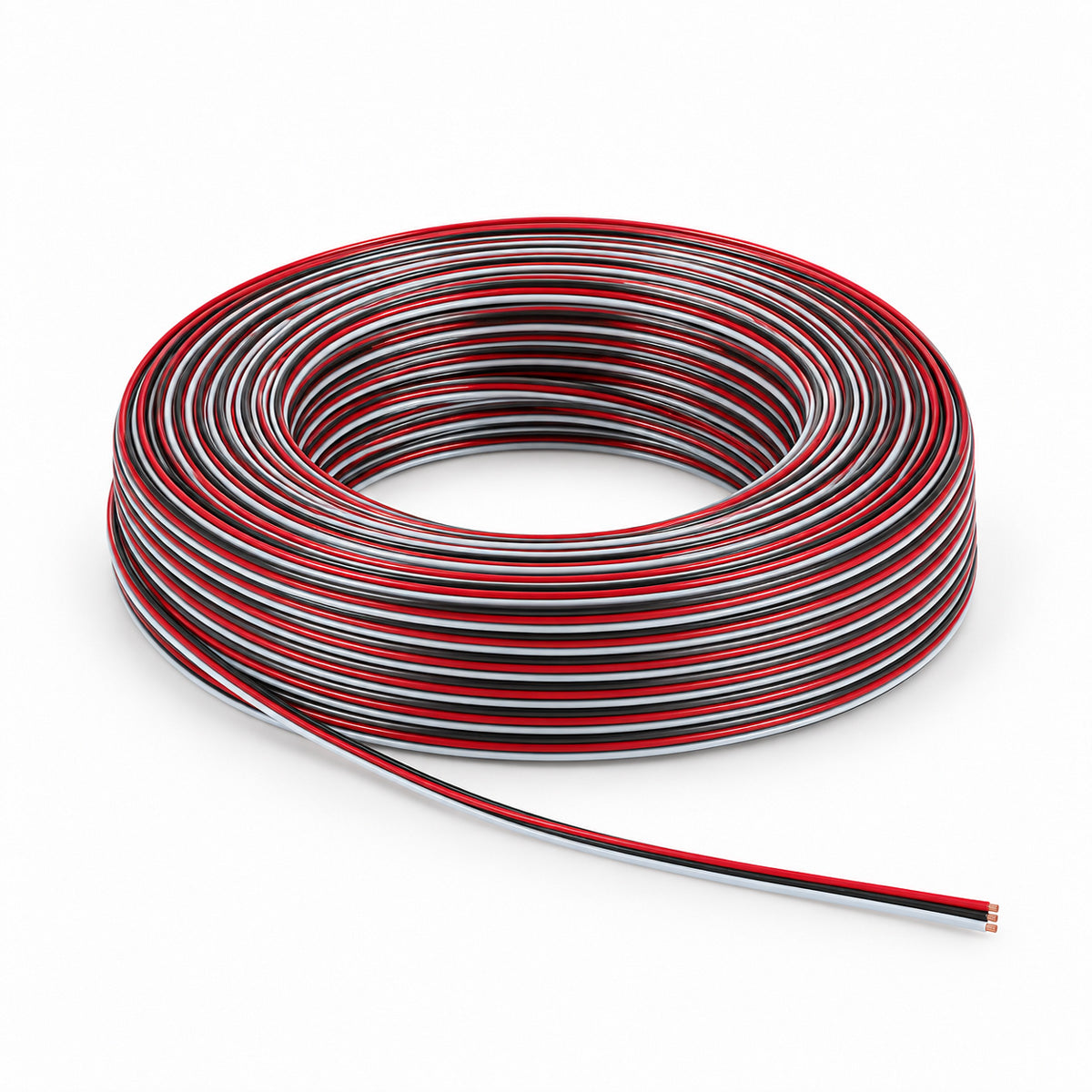

LED Kabel 3-adrig 3x0,22 mm² für CCT-LED-Streifen – Rolle 100 m

Produktbeschreibung

100 m dreiadrige LED-Leitung 3x0,22 mm² für CCT-LED-Streifen (Tunable White): Plus, Warmweiß und Kaltweiß in einer flachen, flexiblen Leitung. Bei 24 V und 24 W Last reicht der Querschnitt für rund 4,5 m Zuleitung, bei 48 V für rund 18 m – jeweils bei höchstens 3 % Spannungsabfall.

Drei Adern für zwei Weißtöne

CCT-Streifen haben einen gemeinsamen Pluspol und je einen Kanal für Warm- und Kaltweiß. Mit dieser Leitung führen Sie alle drei Kontakte in einem Strang vom Controller zum Streifen – ohne zwei Einzelkabel verlegen zu müssen. Die Adern sind farbig (Rot, Schwarz, Weiß), dadurch bleibt die Belegung auch nach Jahren nachvollziehbar. Der schlanke Querschnitt von 0,22 mm² ist für kurze Zuleitungen und kleine bis mittlere Lasten gedacht.

Wie lang darf die Leitung sein?

Entscheidend ist nicht die Rollenlänge, sondern der Spannungsabfall: Je länger und dünner die Leitung und je höher der Strom, desto weniger Spannung kommt am Streifen an – das Streifenende wird dunkler. Die Tabelle zeigt Richtwerte für 3x0,22 mm²:

* Einfache Leitungslänge vom Netzteil bzw. Controller bis zum Streifen, gerechnet für höchstens 3 % Spannungsabfall (Kupfer, Hin- und Rückleiter). Ungünstigster Fall: ein Kanal auf voller Leistung.

Wofür sich die Leitung eignet

• Zuleitung vom CCT-Controller zu CCT-LED-Streifen
• Kurze Verbindungen zwischen zwei CCT-Streifenabschnitten, z. B. über Ecken oder Möbelfugen
• Unterschrankbeleuchtung, Vitrinen, Regale und Spiegel mit dimmbarem Weiß
• Verlegung in Aluprofilen, Schattenfugen und Möbelnuten dank flacher Bauform

Wofür sich die Leitung nicht eignet

• Lange Zuleitungen mit hoher Last: Über wenige Meter und bei mehr als rund 24 W wird der Spannungsabfall zu groß. Setzen Sie den Controller nahe an den Streifen und führen Sie die Versorgung mit einer 2-adrigen Zwillingslitze ab 0,75 mm² heran.
• Einfarbige Streifen mit hoher Leistung: Dafür ist eine 2-adrige Zwillingslitze mit größerem Querschnitt die bessere Wahl.
• 230-V-Netzseite: Die Leitung ist für die Kleinspannungsseite gedacht, nicht für den Netzanschluss oder die feste Hausinstallation.
• Außen ungeschützt, in der Erde oder dauerhaft nass: Die PVC-Isolierung ist nicht UV-beständig – außen nur im Schutzrohr verlegen.

Technische Daten

Worauf Sie beim Einsatz achten sollten

Belegung prüfen: Verbinden Sie die Adern nach der Beschriftung an Controller und Streifen (V+, WW, CW) und behalten Sie diese Zuordnung auf der ganzen Strecke bei.

Controller nah an den Streifen: Weil 0,22 mm² nur kurze Wege mit wenig Verlust erlaubt, gehört der CCT-Controller möglichst nah an den Streifen. Die Strecke vom Netzteil zum Controller überbrücken Sie mit einer 2-adrigen Zwillingslitze.

Sauber verbinden: Am Streifen verbinden Sie die Leitung durch Löten oder mit lötfreien Schnellverbindern. Achten Sie darauf, dass die Klemme für den Leiterquerschnitt ausgelegt ist.

Netzteil passend wählen: Die Leitung funktioniert mit 24-V-Netzteilen ebenso wie mit 48-V-Netzteilen. Bei 48 V fließt für dieselbe Leistung nur der halbe Strom – dadurch sind rund viermal so lange Zuleitungen möglich. Hintergrund: Spannungsabfall bei LED-Streifen: warum 24 V hilft.

Häufige Fragen

Wie lang darf die Zuleitung zum LED-Streifen sein?
Das hängt von Last, Spannung und Querschnitt ab. Mit 3x0,22 mm² sind es bei 24 V und 24 W rund 4,5 m, bei 48 V und derselben Leistung rund 18 m – jeweils für höchstens 3 % Spannungsabfall. Die Tabelle oben zeigt weitere Werte.

Warum hat die Leitung drei Adern?
CCT-Streifen haben einen gemeinsamen Pluspol und je einen Kanal für Warmweiß und Kaltweiß – zusammen drei Kontakte. Für einfarbige Streifen reichen zwei Adern.

Kann ich die Leitung für einfarbige Streifen nutzen?
Technisch ja, eine Ader bleibt dann frei. Für einfarbige Streifen ist eine 2-adrige Zwillingslitze mit größerem Querschnitt aber meist die bessere Wahl, weil sie längere Strecken erlaubt.

Funktioniert die Leitung mit 48-V-Streifen?
Ja. Die Leitung ist für Kleinspannung bis 48 V DC gedacht. Bei 48 V fließt für dieselbe Leistung nur der halbe Strom, deshalb sind die möglichen Leitungslängen rund viermal so groß wie bei 24 V.

Darf ich die Leitung für 230 V verwenden?
Nein, nicht für die Netzseite. Sie ist für die Verbindung zwischen Netzteil, Controller und LED-Streifen auf der Kleinspannungsseite gedacht. Den 230-V-Anschluss übernimmt Ihre Elektrofachkraft mit dafür vorgesehenen Leitungen.

Kann ich die Leitung im Außenbereich verlegen?
Nur geschützt, etwa im Kabelkanal oder Schutzrohr. Die PVC-Isolierung ist nicht UV-beständig und nicht für die Verlegung in der Erde gedacht. Verbindungsstellen im Freien müssen zusätzlich wasserdicht ausgeführt werden.

Wie viel kostet die Leitung pro Meter?
Die 100-m-Rolle kostet umgerechnet 0,50 € pro Meter. Sie schneiden die Leitung einfach mit einem Seitenschneider auf die benötigte Länge.

Was der Querschnitt im Alltag bedeutet: Bei 3 % Spannungsabfall gehen an einer 24-W-Installation rund 0,72 W in der Leitung verloren. Bei 3 Stunden täglich und 0,30 €/kWh sind das etwa 0,8 kWh bzw. 0,24 € im Jahr – vernachlässigbar, solange Sie innerhalb der Tabellenwerte bleiben. Wichtiger ist die gleichmäßige Helligkeit: Mit dem passenden Querschnitt leuchtet Ihr Streifen bis zum Ende so hell wie am Anfang. Weitere Leitungen finden Sie unter Anschluss- & Verlängerungskabel.
