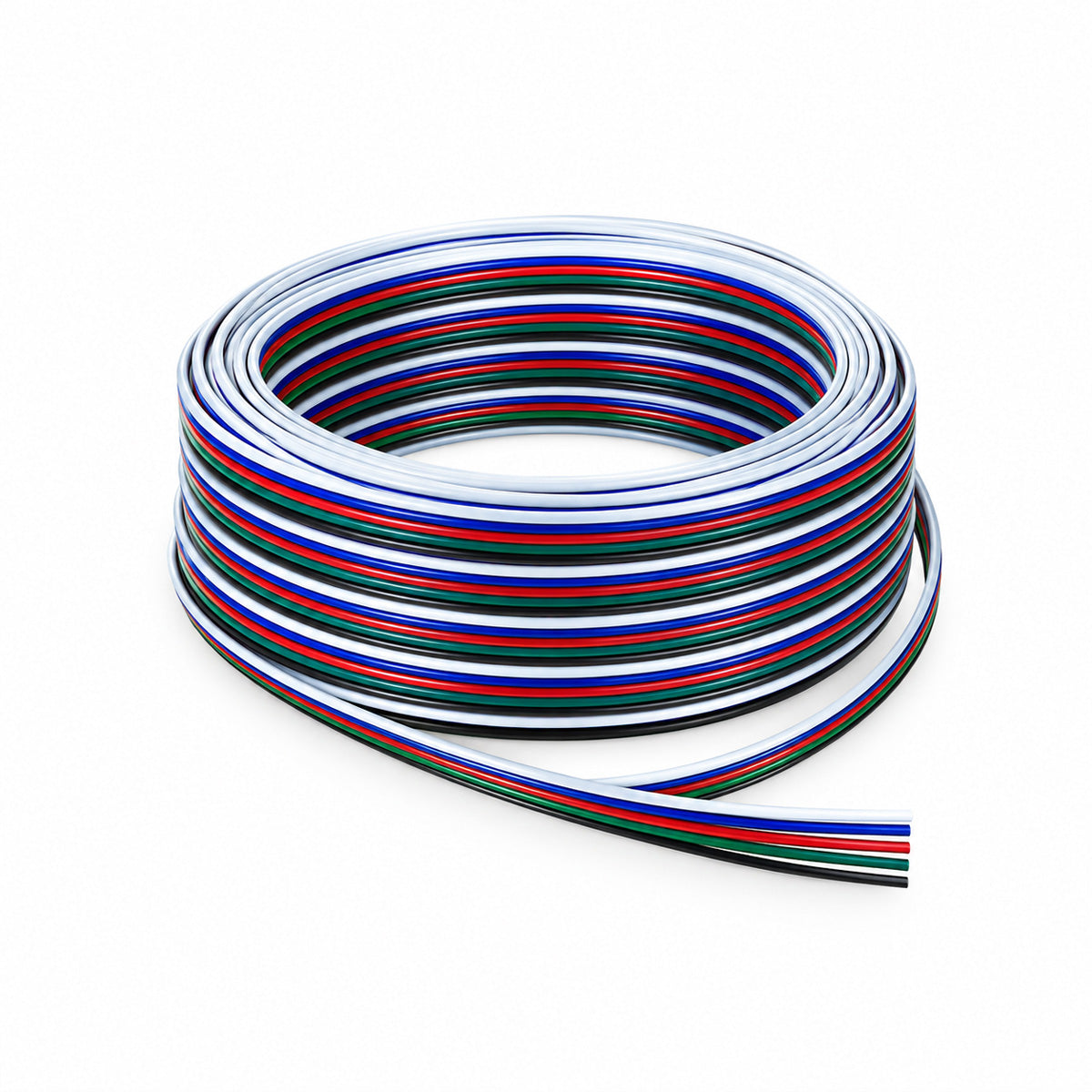

LED Kabel 5-adrig 5x0,32 mm² für RGBW-LED-Streifen – Rolle 100 m

Produktbeschreibung

100 m fünfadrige LED-Leitung 5x0,32 mm² (AWG 22) für RGBW-LED-Streifen: Plus sowie Rot, Grün, Blau und Weiß farbcodiert in einer flachen, flexiblen Leitung. Bei 24 V und 48 W Last reicht der Querschnitt für rund 3 m Zuleitung, bei 48 V für rund 13 m – bei höchstens 3 % Spannungsabfall.

Farbcodiert – keine Verwechslung der Kanäle

Ein RGBW-Streifen braucht fünf Kontakte: einen gemeinsamen Pluspol und vier Farbkanäle. Die Adern dieser Leitung sind in Schwarz, Rot, Grün, Blau und Weiß ausgeführt. So ordnen Sie jede Ader eindeutig dem passenden Kanal an Controller und Streifen zu – vertauschte Farben beim Anschluss gehören damit der Vergangenheit an. Mit 0,32 mm² pro Ader ist die Leitung kräftiger als viele dünne RGBW-Kabel mit 0,14 oder 0,25 mm².

Wie lang darf die Leitung sein?

Entscheidend ist nicht die Rollenlänge, sondern der Spannungsabfall: Je länger und dünner die Leitung und je höher der Strom, desto weniger Spannung kommt am Streifen an – das Streifenende wird dunkler. Die Tabelle zeigt Richtwerte für 5x0,32 mm²:

* Einfache Leitungslänge vom Netzteil bzw. Controller bis zum Streifen, gerechnet für höchstens 3 % Spannungsabfall (Kupfer, Hin- und Rückleiter). Ungünstigster Fall: ein Kanal auf voller Leistung.

Wofür sich die Leitung eignet

• Zuleitung vom RGBW-Controller zum RGBW-LED-Streifen
• Verbindungen zwischen RGBW-Streifenabschnitten über Ecken, Türstürze oder Möbelfugen
• Farbige Akzent- und Stimmungsbeleuchtung in Wohnraum, Gastronomie und Ladenbau
• Auch für RGB-Streifen nutzbar (die fünfte Ader bleibt dann frei)

Wofür sich die Leitung nicht eignet

• Lange Zuleitungen mit hoher Last: Bei einem kompletten 5-m-Streifen mit hoher Leistung wird der Spannungsabfall schon nach wenigen Metern zu groß. Montieren Sie den Controller nahe am Streifen und führen Sie nur die Versorgung (2 Adern) mit einer Zwillingslitze ab 0,75 mm² heran.
• RGB+CCT-Streifen: Diese brauchen 6 Adern.
• 230-V-Netzseite: Die Leitung ist für die Kleinspannungsseite gedacht, nicht für den Netzanschluss oder die feste Hausinstallation.
• Außen ungeschützt, in der Erde oder dauerhaft nass: Die PVC-Isolierung ist nicht UV-beständig – außen nur im Schutzrohr verlegen.

Technische Daten

Worauf Sie beim Einsatz achten sollten

Belegung prüfen: Verbinden Sie die Adern nach der Beschriftung an Controller und Streifen (V+, R, G, B, W) und behalten Sie diese Zuordnung auf der ganzen Strecke bei. Legen Sie vorher fest, welche Aderfarbe Plus führt.

Controller nah an den Streifen: Die dünnen Farbkanäle vertragen nur kurze Wege mit hoher Last. Montieren Sie den Controller möglichst nah am Streifen und führen Sie die Versorgung mit einer 2-adrigen Zwillingslitze ab 0,75 mm² heran.

Sauber verbinden: Am Streifen verbinden Sie die Leitung durch Löten oder mit lötfreien Schnellverbindern. Achten Sie darauf, dass die Klemme für den Leiterquerschnitt ausgelegt ist.

Netzteil passend wählen: Die Leitung funktioniert mit 24-V-Netzteilen ebenso wie mit 48-V-Netzteilen. Bei 48 V fließt für dieselbe Leistung nur der halbe Strom – dadurch sind rund viermal so lange Zuleitungen möglich. Hintergrund: Spannungsabfall bei LED-Streifen: warum 24 V hilft.

Häufige Fragen

Wie lang darf die Zuleitung zum LED-Streifen sein?
Das hängt von Last, Spannung und Querschnitt ab. Mit 5x0,32 mm² sind es bei 24 V und 48 W rund 3 m, bei 48 V und derselben Leistung rund 13 m – jeweils für höchstens 3 % Spannungsabfall. Die Tabelle oben zeigt weitere Werte.

Welche Ader ist Plus?
Das legen Sie beim Anschluss fest – wichtig ist nur, dass Controller, Leitung und Streifen durchgehend gleich belegt sind. Naheliegend ist Schwarz für Plus, weil Rot, Grün, Blau und Weiß direkt den gleichnamigen Farbkanälen entsprechen.

Passt die Leitung auch für RGB-Streifen?
Ja. RGB-Streifen haben vier Kontakte (Plus, R, G, B); die fünfte Ader bleibt frei. Für RGB+CCT-Streifen mit sechs Kontakten reicht sie nicht.

Funktioniert die Leitung mit 48-V-Streifen?
Ja. Die Leitung ist für Kleinspannung bis 48 V DC gedacht. Bei 48 V fließt für dieselbe Leistung nur der halbe Strom, deshalb sind die möglichen Leitungslängen rund viermal so groß wie bei 24 V.

Darf ich die Leitung für 230 V verwenden?
Nein, nicht für die Netzseite. Sie ist für die Verbindung zwischen Netzteil, Controller und LED-Streifen auf der Kleinspannungsseite gedacht. Den 230-V-Anschluss übernimmt Ihre Elektrofachkraft mit dafür vorgesehenen Leitungen.

Kann ich die Leitung im Außenbereich verlegen?
Nur geschützt, etwa im Kabelkanal oder Schutzrohr. Die PVC-Isolierung ist nicht UV-beständig und nicht für die Verlegung in der Erde gedacht. Verbindungsstellen im Freien müssen zusätzlich wasserdicht ausgeführt werden.

Wie viel kostet die Leitung pro Meter?
Die 100-m-Rolle kostet umgerechnet 0,85 € pro Meter. Sie schneiden die Leitung einfach mit einem Seitenschneider auf die benötigte Länge.

Was der Querschnitt im Alltag bedeutet: Bei 3 % Spannungsabfall gehen an einer 48-W-Installation rund 1,44 W in der Leitung verloren. Bei 3 Stunden täglich und 0,30 €/kWh sind das etwa 1,6 kWh bzw. 0,47 € im Jahr – vernachlässigbar, solange Sie innerhalb der Tabellenwerte bleiben. Wichtiger ist die gleichmäßige Helligkeit: Mit dem passenden Querschnitt leuchtet Ihr Streifen bis zum Ende so hell wie am Anfang. Weitere Leitungen finden Sie unter Anschluss- & Verlängerungskabel.
