MiBoxer BS-L2C Treppenlicht-Stufenmodul Dual-White (Platine) – 24 V

Produktbeschreibung

Das MiBoxer BS-L2C ist das Stufenmodul für die Treppenlicht-Steuerung BS64. Je Stufe empfängt eine kleine Platine Strom und Steuersignal über die 2-Draht-Leitung und schaltet den Dual-White-LED-Streifen dieser Stufe.

Klein genug für jede Stufe

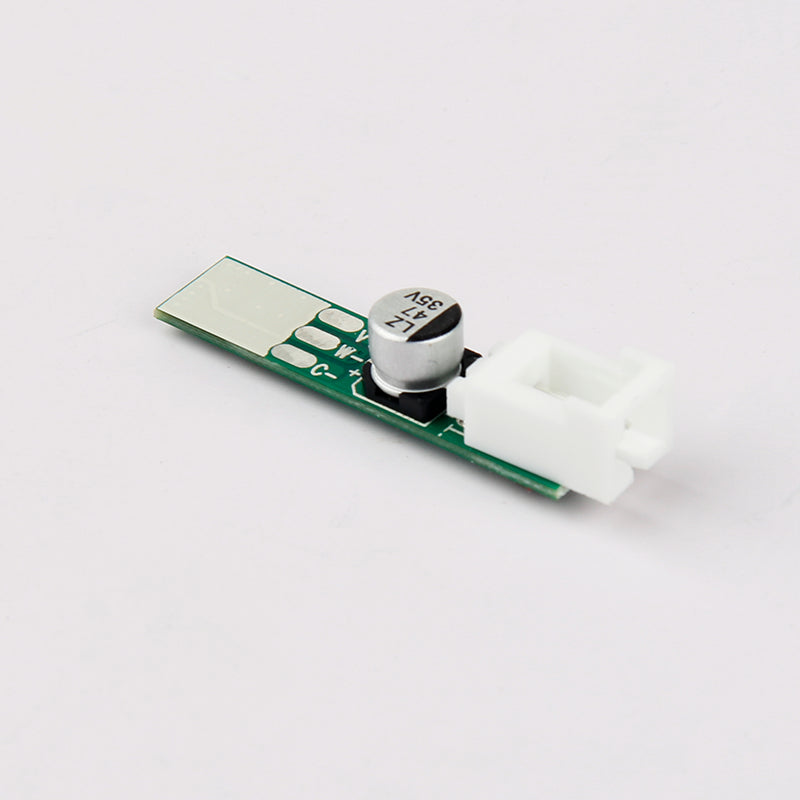

Mit 38 × 8 × 10 mm verschwindet die Platine im Aluprofil oder direkt am Streifen. Sie wird über das T-Kabel BS-TL an die 2-Draht-Leitung des BS64 gesteckt und an den Streifen (C, W, V+) gelötet. Weißton und Helligkeit stellen Sie zentral am BS64 ein.

Wofür sich das Gerät eignet

• Stufenweise Treppenbeleuchtung mit dem MiBoxer BS64
• Dual-White-LED-Streifen (CCT) mit 24 V, je Stufe bis 24 W
• Einbau im Aluprofil, wenn wenig Platz ist

Wofür sich das Gerät nicht eignet

• Nicht ohne den BS64 nutzbar – das Modul ist kein eigenständiger Controller
• Nicht für Stufen über 1 A (24 W)
• Nicht wasserdicht – für den trockenen Innenbereich
• Wer lieber steckt statt lötet, wählt die Variante BS-L2S im Gehäuse

Technische Daten

Worauf Sie beim Einsatz achten sollten

Je Stufe benötigen Sie ein Stufenmodul und einen T-Abzweig des Kabels BS-TL. Die Stufen-Leistung darf 24 W nicht übersteigen – bei einem Streifen mit 10 W/m sind das bis 2,4 m pro Stufe. Planen Sie ein 24-V-Netzteil für die Summe aller Stufen mit rund 25 % Reserve.

Häufige Fragen

Was brauche ich für eine Treppe?
Den BS64 als Steuerung, je Stufe ein Stufenmodul, das T-Kabel BS-TL, Dual-White-LED-Streifen und ein 24-V-Netzteil.

Wie wird das Modul angeschlossen?

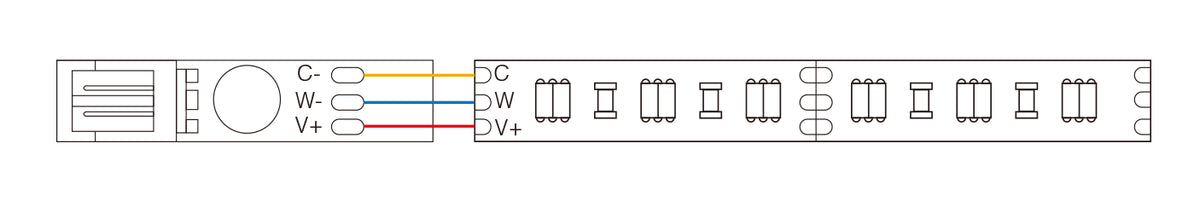

Zur 2-Draht-Leitung per Stecker am T-Kabel, zum LED-Streifen über drei Lötpunkte (C, W, V+).

Was ist der Unterschied zum BS-L2S?
Elektrisch gleich. Das BS-L2S sitzt in einem Gehäuse mit Anschlussleitung, das BS-L2C ist die nackte Platine für sehr enge Profile.

Sie planen eine Treppenbeleuchtung? Schicken Sie uns Stufenanzahl und Stufenbreite an info@metrolicht.com – wir stellen Ihnen das komplette System zusammen.
