MiBoxer BS-TL T-Kabel für Treppenlicht BS64 – Abzweig je Stufe

Produktbeschreibung

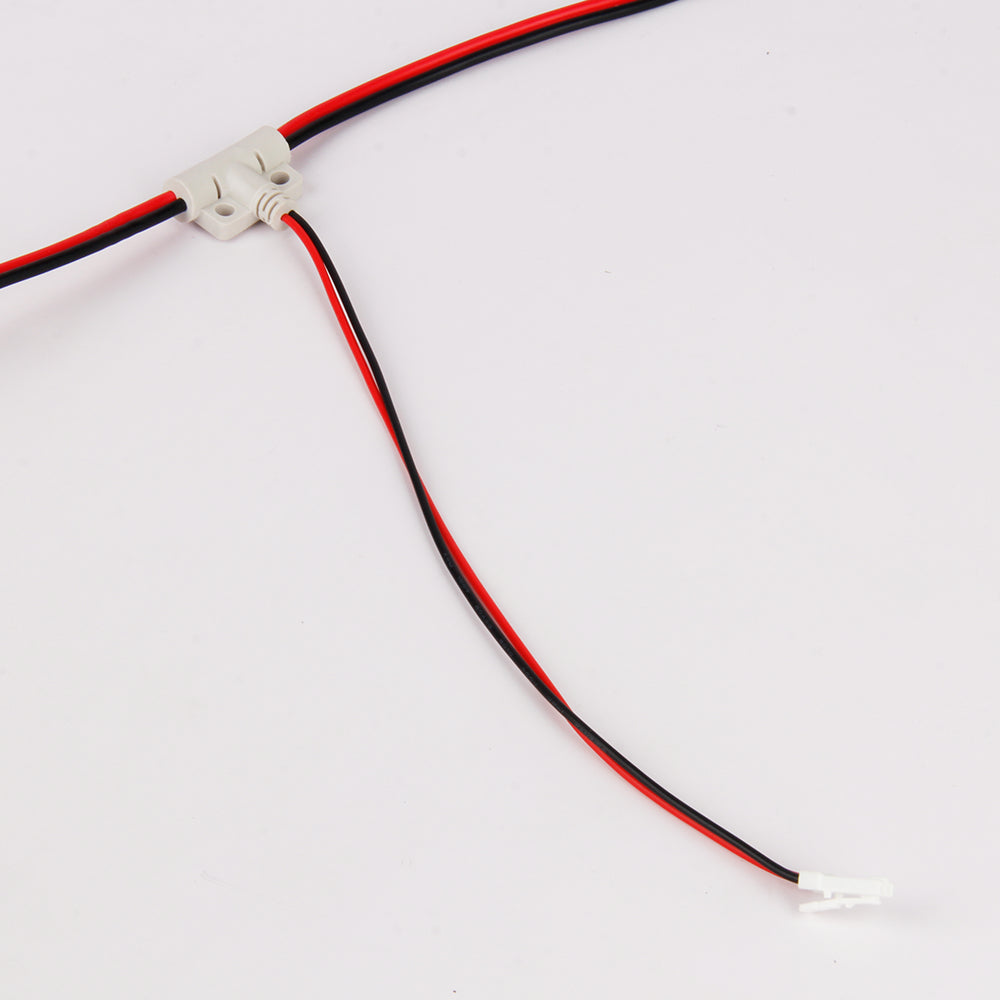

Das MiBoxer BS-TL ist das T-Kabel für die Treppenlicht-Steuerung BS64. Es führt Strom und Steuersignal über zwei Adern an der Treppe entlang und bietet je Stufe einen Abzweig mit Stecker für das Stufenmodul.

Steckbar statt einzeln verkabelt

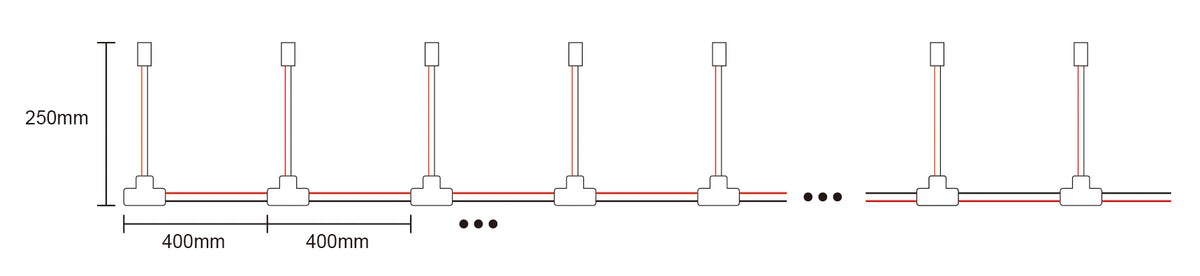

Die Hauptleitung (2 × 1,5 mm², rot/schwarz) hat im Abstand von 400 mm je einen T-Abzweig mit Stecker. Das Stufenmodul BS-L2C oder BS-L2S wird einfach aufgesteckt – kein Abisolieren und Klemmen an jeder Stufe.

Wofür sich das Gerät eignet

• Verkabelung einer Treppe mit dem MiBoxer BS64
• Stufenabstand von etwa 400 mm
• Schnelle, steckbare Montage der Stufenmodule

Wofür sich das Gerät nicht eignet

• Nicht als Netzleitung für 230 V
• Nicht für Systeme anderer Hersteller
• Nicht wasserdicht – für den trockenen Innenbereich

Technische Daten

Worauf Sie beim Einsatz achten sollten

Die Länge richtet sich nach der Stufenzahl: Laut Hersteller ergibt sich die Gesamtlänge aus Stufen × 400 mm, bei 10 Stufen also 4 m. Prüfen Sie vor der Planung Ihren Stufenabstand. Je Stufe benötigen Sie zusätzlich ein Stufenmodul (BS-L2C oder BS-L2S).

Häufige Fragen

Wie lang muss das Kabel sein?
Stufenzahl × 400 mm – bei 10 Stufen also 4 m (Herstellerangabe).

Wie viele Stück bestelle ich?
Ein Stück je Stufe – also so viele, wie Ihre Treppe Stufen hat. Bei 10 Stufen bestellen Sie 10 Stück; das ergibt 10 Abzweige und zusammen 4 m Hauptleitung.

Was brauche ich zusätzlich?
Den BS64 als Steuerung, je Stufe ein Stufenmodul, Dual-White-LED-Streifen und ein 24-V-Netzteil.

Für wie viele Stufen reicht der Querschnitt?
Die Hauptleitung hat 1,5 mm². Laut Hersteller reicht das bis 24 Stufen bei Einspeisung an der ersten oder letzten Stufe und bis 36 Stufen bei Einspeisung in der Mitte.

Was gilt bei mehr als 36 Stufen?
Für 37 bis 64 Stufen sieht der Hersteller eine Leitung mit 2,5 mm² und Einspeisung in der Mitte vor. Sprechen Sie uns dafür bitte vorab an.

Wie viele Stufen steuert der BS64 insgesamt?
Laut Hersteller 2 bis 64 Stufen, bei höchstens 480 W (20 A an 24 V) für alle Stufen zusammen.

Sie planen eine Treppenbeleuchtung? Schicken Sie uns Stufenanzahl und Stufenbreite an info@metrolicht.com – wir stellen Ihnen das komplette System zusammen.
