LED Türsensor für Schrankbeleuchtung – IR Tür- & Handschalter 24V

Produktbeschreibung

Licht an, sobald die Schranktür aufgeht – und wieder aus, wenn sie schließt: Dieser Infrarot-Schalter steuert einfarbige 24-V-LED-Streifen per Türöffnung oder per Handbewegung, ganz ohne Schalter am Möbel. Ein Controller versorgt bis zu drei Türen – in Weiß oder Schwarz.

Warum dieser Türsensor?

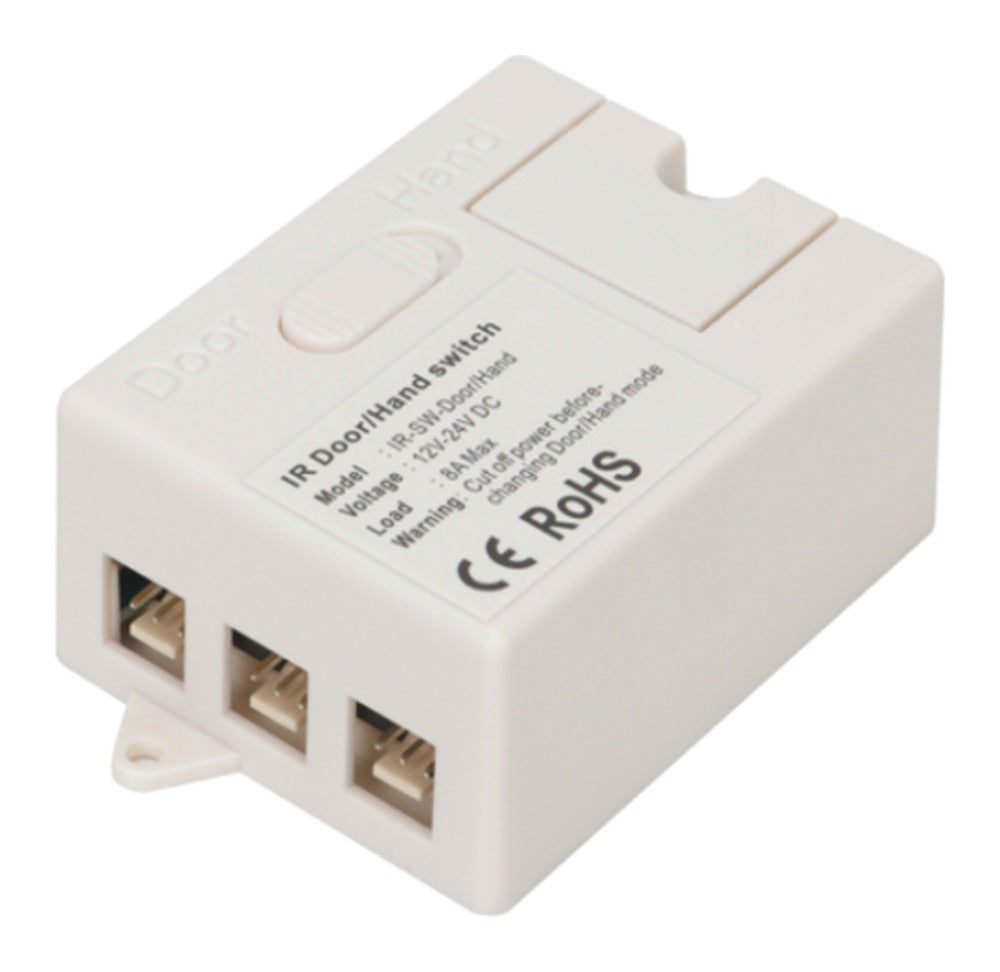

Im Kleiderschrank, in der Vitrine oder im Küchenschrank wollen Sie Licht genau dann, wenn Sie hineinschauen. Der kleine Infrarot-Sensor (nur 16 mm breit) erkennt im Abstand von 0,5 bis 10 cm, ob die Tür offen ist, und schaltet die LED-Streifen automatisch. Am Controller wählen Sie per Schiebeschalter zwischen Tür-Modus (Licht an beim Öffnen, aus beim Schließen) und Hand-Modus (Ein- und Ausschalten per Handbewegung vor dem Sensor, laut Lieferant auch Dimmen). Der Controller sitzt einfach in der 24-V-Leitung zwischen Netzteil und Streifen und schaltet bis 8 A – das sind bis 192 W bei 24 V. Bis zu drei Sensoren lassen sich anschließen.

Tür-Modus oder Hand-Modus?

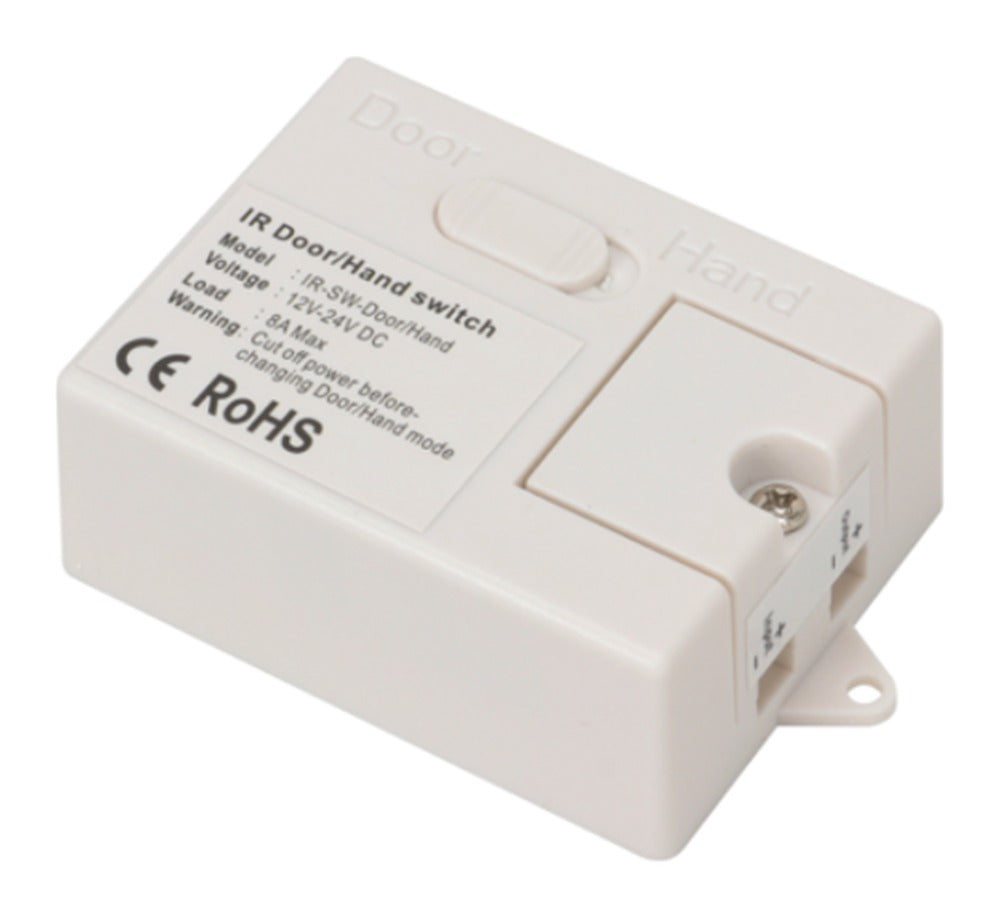

Den Modus stellen Sie am Schiebeschalter des Controllers um – laut Typenschild nur bei abgeschalteter Stromversorgung.

Wofür sich der Türsensor eignet

• Automatisches Licht in Kleiderschrank, Vitrine, Küchen- oder Badschrank mit einfarbigen 24-V-LED-Streifen
• Schränke mit bis zu drei Türen an einem Controller – jede Tür bekommt ihren eigenen Sensor (weitere Sensoren als Zusatzsensor)
• Berührungsloses Schalten per Handbewegung, etwa für die Arbeitsplattenbeleuchtung unter Oberschränken

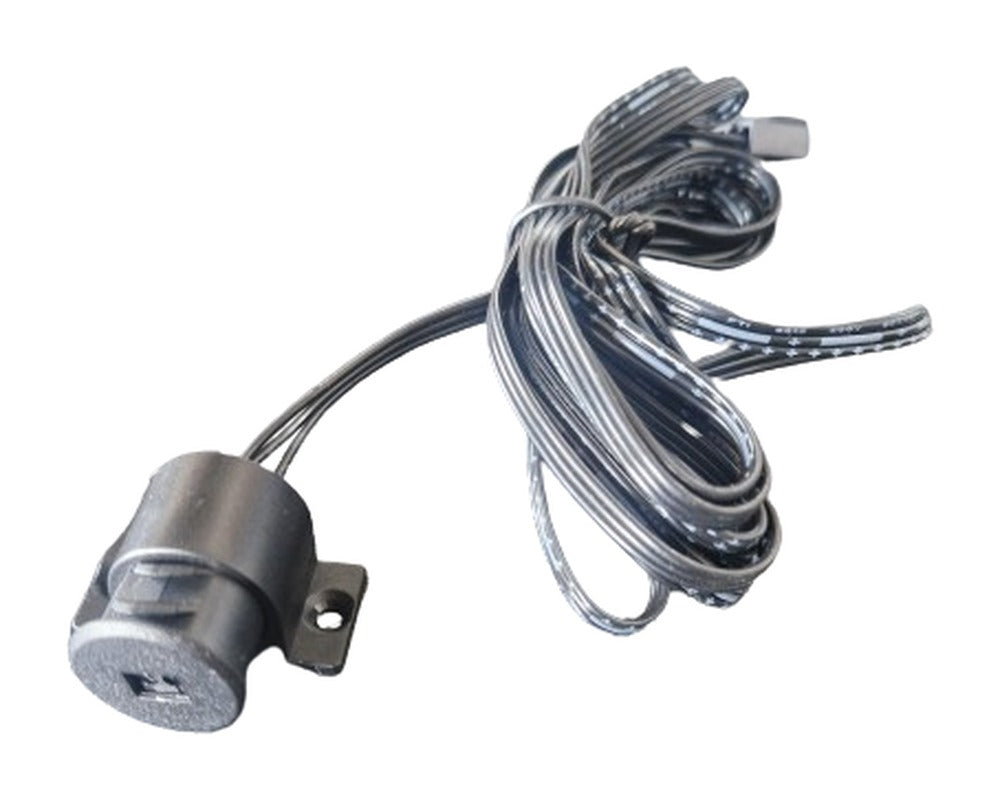

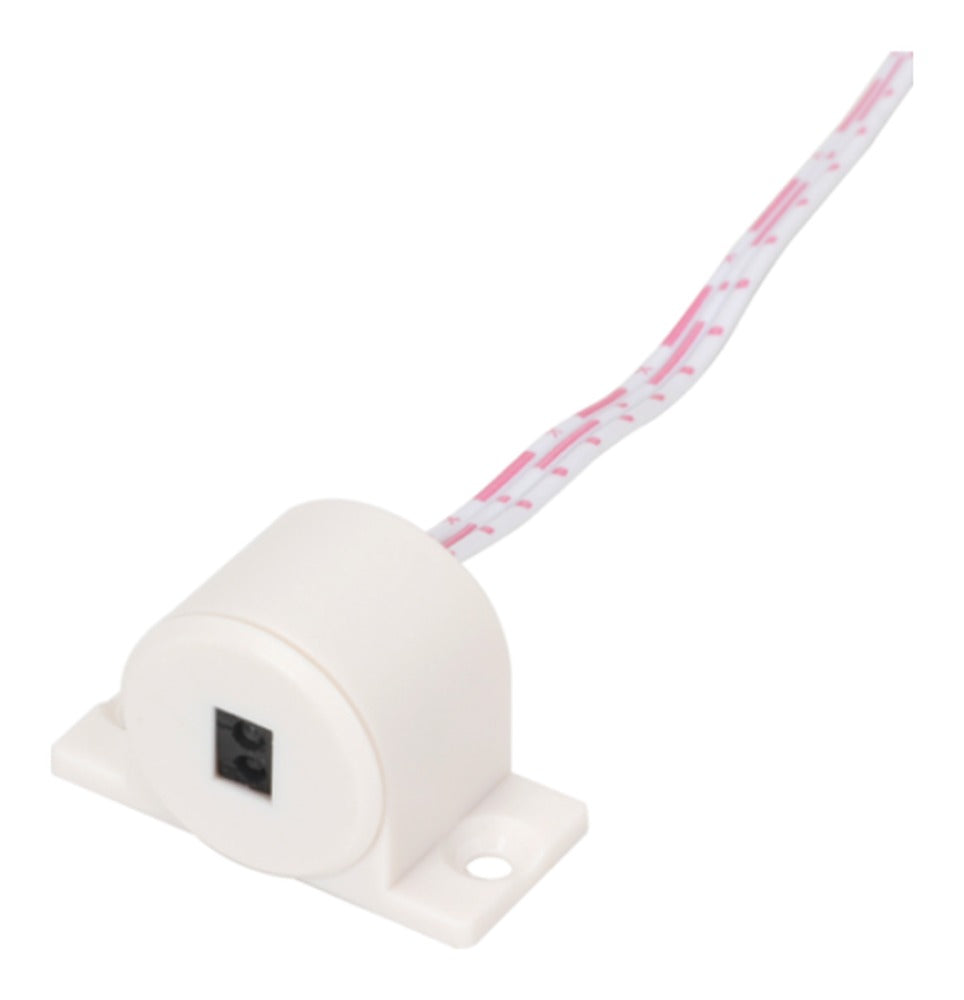

• Aufbaumontage mit Befestigungsfuß oder unsichtbarer Einbau in eine 16-mm-Bohrung
• Nachrüsten bestehender Möbelbeleuchtung: einfach zwischen Netzteil und Streifen setzen

Wofür sich der Türsensor nicht eignet

• Nicht für 230-V-Leuchten – er schaltet nur 12- oder 24-V-Gleichspannung hinter einem LED-Netzteil
• Nicht für RGB-, RGBW- oder CCT-Streifen – er schaltet einen einzigen Kanal; für Farb- oder Lichtfarbsteuerung einen passenden Controller wählen
• Nicht als Bewegungsmelder für Räume oder Flure – die Reichweite beträgt nur bis 10 cm; für Raumüberwachung eignet sich z. B. der MiBoxer PIR1-ZB
• Nicht für Lasten über 8 A (192 W bei 24 V) – größere Schränke auf mehrere Controller aufteilen
• Nicht für mehr als drei Türen pro Controller – ab der vierten Tür brauchen Sie einen zweiten Controller
• Nicht für den Außenbereich oder Spritzwasser – eine IP-Schutzart ist nicht angegeben

Technische Daten

Worauf Sie beim Einsatz achten sollten

Netzteil passend wählen: Der Türsensor braucht ein separates 24-V-Netzteil. Addieren Sie die Leistung aller Streifen (W/m × Meter) und planen Sie rund 25 % Reserve ein. Beispiel: 2 m Streifen mit 9,6 W/m ergeben 19,2 W – dafür reicht ein 30-W-Netzteil.

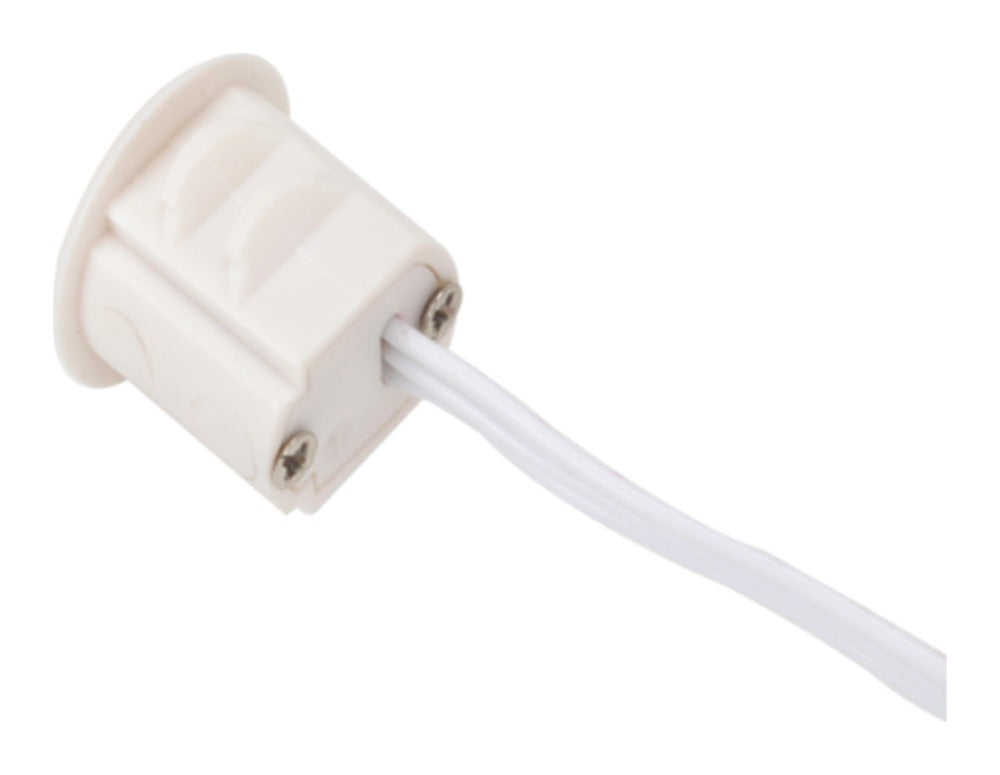

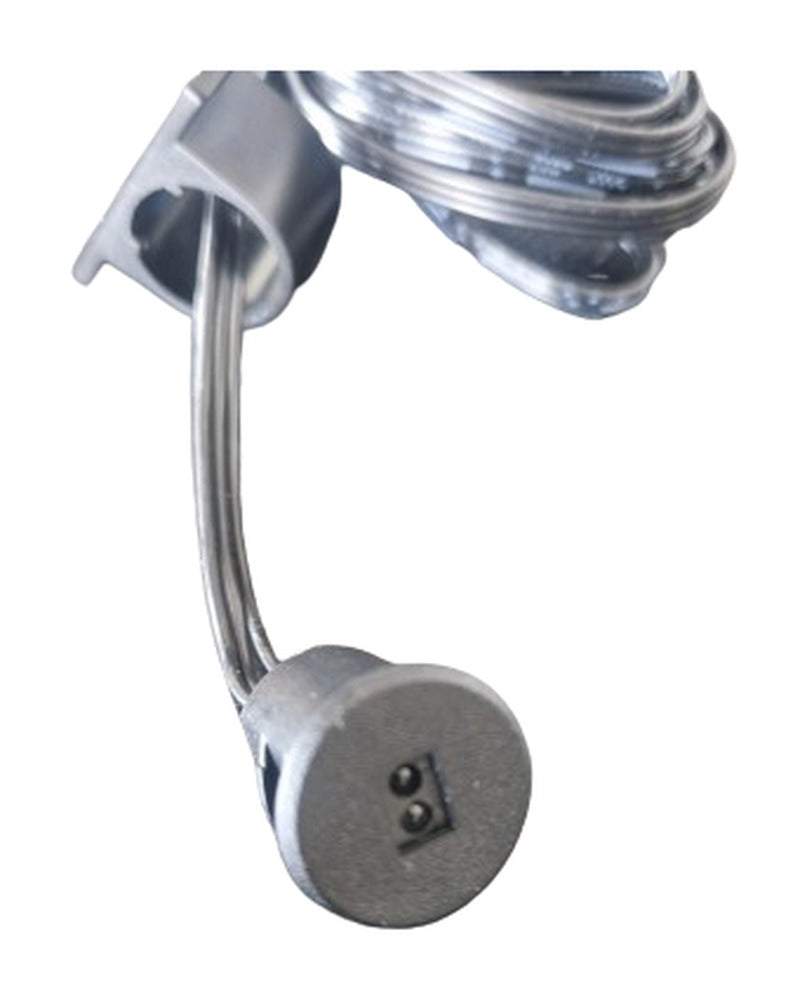

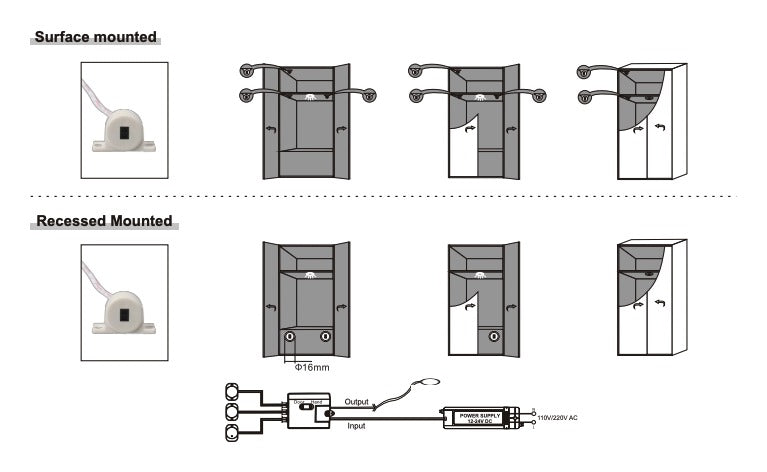

Sensor ausrichten: Montieren Sie den Sensor so, dass die geschlossene Tür im Abstand von 0,5 bis 10 cm direkt vor ihm steht – zum Beispiel am Korpus neben dem Türband oder an der Oberkante. Für den Einbau bohren Sie ein 16-mm-Loch; das Sensorkabel ist 1 m lang.

Erstes Einschalten: Schließen Sie alle Türen, bevor Sie die Anlage zum ersten Mal unter Spannung setzen. Den Modus (Tür/Hand) stellen Sie nur bei abgeschalteter Versorgung um.

Elektrischer Anschluss: Der 230-V-Anschluss des Netzteils gehört in die Hände einer Elektrofachkraft. Auf der 24-V-Seite verbinden Sie Netzteil → Controller → Streifen und achten auf die richtige Polung. Mehrere Streifen verteilen Sie z. B. mit WAGO-Verbindungsklemmen.

Häufige Fragen

Wie funktioniert der Türsensor im Schrank?

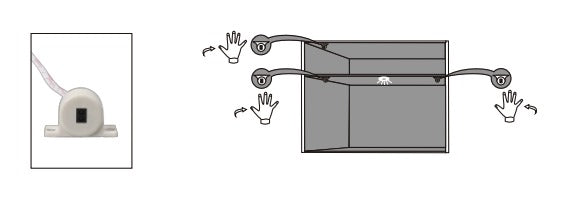

Der Infrarot-Sensor misst, ob die geschlossene Tür direkt vor ihm steht. Schwenkt die Tür auf, schaltet der Controller die LED-Streifen ein; schließt sie wieder, geht das Licht aus. Dafür muss die Tür im geschlossenen Zustand 0,5 bis 10 cm vor dem Sensor stehen.

Was ist der Unterschied zwischen Tür- und Hand-Modus?
Im Tür-Modus reagiert das Licht auf das Öffnen und Schließen der Tür. Im Hand-Modus schalten Sie mit einer kurzen Handbewegung vor dem Sensor ein und aus – laut Lieferant lässt sich das Licht dort auch dimmen. Umgeschaltet wird am Controller, und zwar bei abgeschalteter Versorgung.

Kann ich mehrere Schranktüren mit einem Controller steuern?

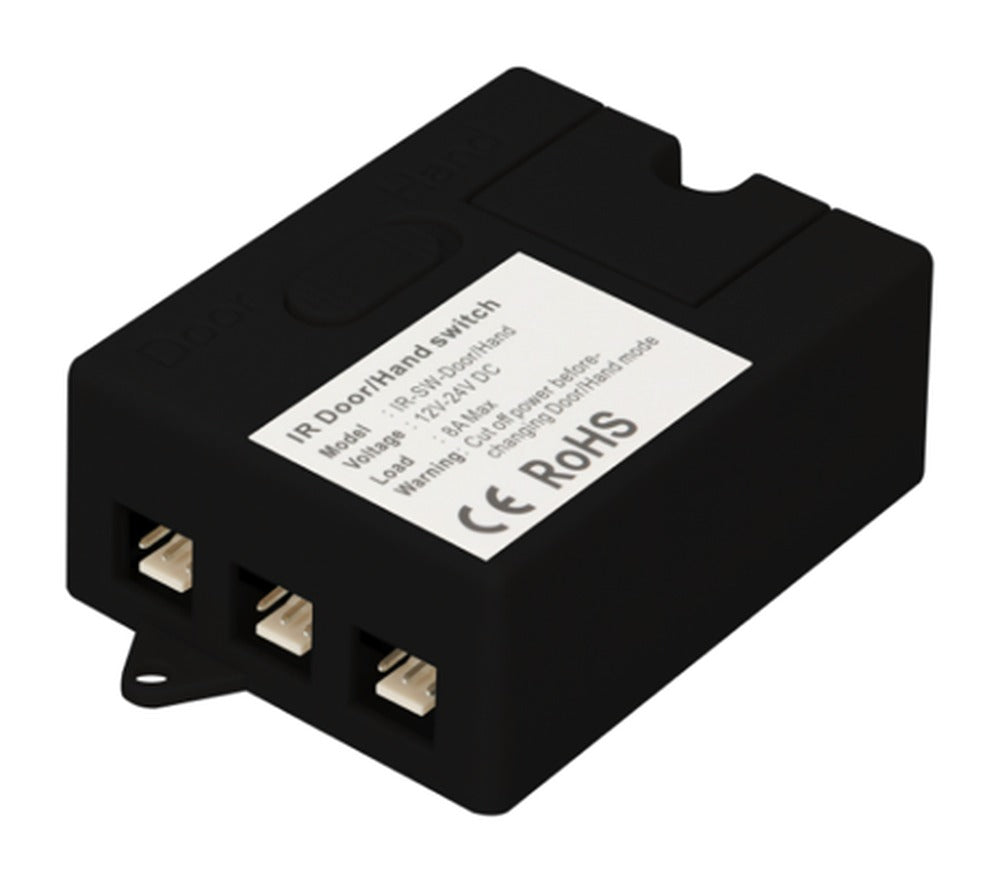

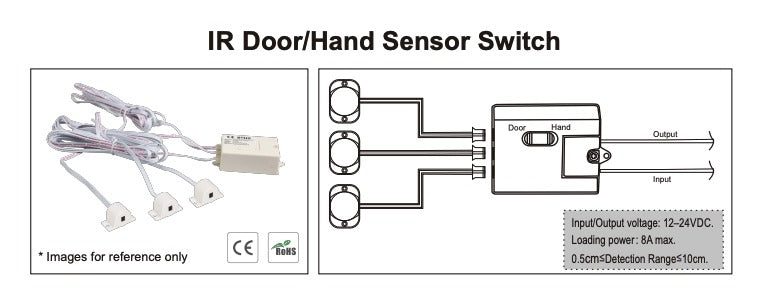

Ja, bis zu drei. Der Controller hat drei Sensoreingänge, im Lieferumfang ist ein Sensor enthalten. Weitere Sensoren bekommen Sie als Zusatzsensor in Weiß oder Schwarz. Für vier bis sechs Türen nehmen Sie einen zweiten Controller.

Wie viele LED-Streifen kann ich anschließen?
Bis 8 A, also bis 192 W bei 24 V. Beispiele: 10 m mit 14,4 W/m ergeben 144 W, 5 m mit 9,6 W/m ergeben 48 W. Die Grenze liegt beim Controller – das Netzteil wählen Sie mit rund 25 % Reserve passend zur Streifenleistung.

Wie montiere ich den Sensor?
Entweder sichtbar mit dem Befestigungsfuß (zwei Schrauben) oder versenkt in einer 16-mm-Bohrung. Wichtig ist nur, dass die geschlossene Tür im Abstand von höchstens 10 cm vor dem Sensor steht.

Brauche ich zusätzlich ein Netzteil?
Ja. Der Türsensor schaltet nur – die Stromversorgung übernimmt ein 24-V-Netzteil, an dessen Ausgang Sie den Controller anschließen. Mit einem 12-V-Netzteil funktioniert er ebenfalls, wir führen aber nur 24-V-Streifen.

Funktioniert der Türsensor mit RGB- oder CCT-Streifen?
Nein. Er schaltet einen einzigen Kanal und ist für einfarbige Streifen gedacht. Für RGB, RGBW oder einstellbare Lichtfarbe brauchen Sie einen passenden LED-Controller.

Was muss ich beim ersten Einschalten beachten?
Schließen Sie alle Türen, bevor Sie die Anlage zum ersten Mal unter Spannung setzen. So erkennt der Controller den geschlossenen Zustand richtig.

Kann ich damit 230-V-Leuchten schalten?
Nein. Der Türsensor ist für 12–24 V Gleichspannung gebaut und sitzt hinter einem LED-Netzteil. An 230 V darf er nicht angeschlossen werden.

Stromkosten im Alltag: 2 m Streifen mit 9,6 W/m (19,2 W) kosten bei Dauerlicht von 3 Stunden täglich und 0,30 €/kWh etwa 21,0 kWh bzw. 6,31 € pro Jahr. Mit dem Türsensor leuchtet der Schrank nur, solange er offen ist – bei rund 15 Minuten pro Tag sind das nur noch 1,8 kWh bzw. 0,53 € (LED-Last, ohne Netzteilverluste).

Sie planen eine Schrank- oder Küchenbeleuchtung? Nennen Sie uns Anzahl der Türen, Schrankmaße und gewünschte Lichtfarbe – wir stellen Ihnen Streifen, Profil, Netzteil und Sensor passend zusammen.
