Zusatzsensor für LED-Türsensor – IR-Sensor für weitere Schranktüren

Produktbeschreibung

Mit diesem Infrarot-Zusatzsensor erweitern Sie den LED-Türsensor um eine zweite oder dritte Schranktür. Er wird in einen freien Sensoreingang des Controllers gesteckt – ein zusätzliches Netzteil oder ein zweiter Controller ist nicht nötig.

Warum ein Zusatzsensor?

Der Controller des LED-Türsensors hat drei Sensoreingänge, im Set ist ein Sensor enthalten. Bei einem Schrank mit zwei oder drei Türen bekommt jede Tür ihren eigenen Sensor, und alle schalten dieselbe LED-Beleuchtung. Der Sensor ist nur 16 mm breit, erkennt die geschlossene Tür im Abstand von 0,5 bis 10 cm und lässt sich sichtbar mit Befestigungsfuß oder versenkt in einer 16-mm-Bohrung montieren.

Wofür sich der Zusatzsensor eignet

• Zweite und dritte Tür am Controller des LED-Türsensors
• Kleiderschränke, Küchenzeilen und Vitrinen mit mehreren Türen
• Ersatz für einen beschädigten Sensor
• Farblich passend zum Möbel: Weiß oder Schwarz

Wofür sich der Zusatzsensor nicht eignet

• Nicht ohne Controller – der Sensor arbeitet nur zusammen mit dem Controller des LED-Türsensors
• Nicht für eine vierte Tür am selben Controller – dafür brauchen Sie einen zweiten LED-Türsensor
• Nicht als Bewegungsmelder für Räume oder Flure – die Reichweite beträgt nur bis 10 cm
• Nicht für Controller anderer Systeme – passend nur zum Controller IR-SW-Door/Hand

Technische Daten

Worauf Sie beim Einsatz achten sollten

Anschließen: Schalten Sie die Versorgung ab, bevor Sie den Sensor in einen freien Eingang des Controllers stecken. Schließen Sie alle Türen, bevor Sie die Anlage wieder einschalten.

Ausrichten: Die geschlossene Tür muss 0,5 bis 10 cm vor dem Sensor stehen. Das Sensorkabel ist 1 m lang – platzieren Sie den Controller so, dass alle Sensoren ihn erreichen.

Leistung: Zusätzliche Sensoren erhöhen die zulässige Last nicht. Am Controller bleiben insgesamt max. 8 A, also 192 W bei 24 V.

Häufige Fragen

Mit welchem Controller funktioniert der Zusatzsensor?

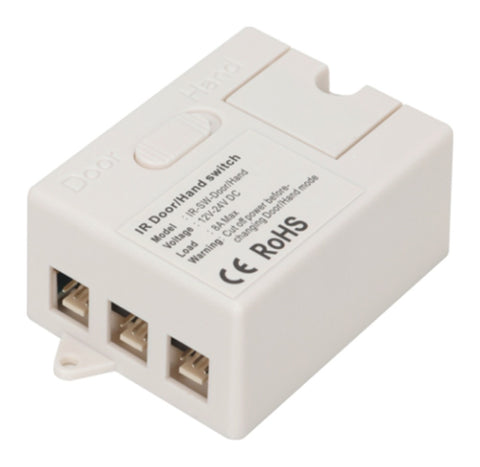

Mit dem Controller unseres LED-Türsensors (Modell IR-SW-Door/Hand). An jeden Controller passen bis zu drei Sensoren.

Wie viele Zusatzsensoren brauche ich?
Pro Tür einen Sensor. Im LED-Türsensor ist bereits ein Sensor enthalten – für zwei Türen brauchen Sie also einen, für drei Türen zwei Zusatzsensoren.

Brauche ich für den Zusatzsensor ein eigenes Netzteil?
Nein. Der Sensor wird über den Controller versorgt, der zwischen Ihrem 24-V-Netzteil und den LED-Streifen sitzt.

Wie montiere ich den Sensor?

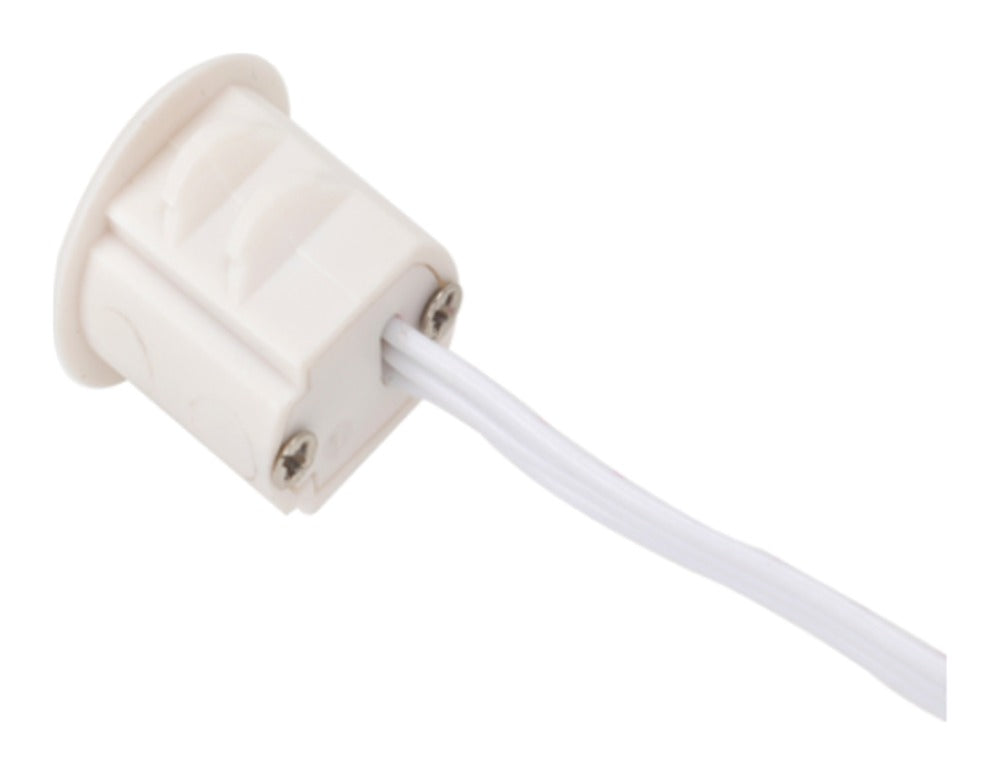

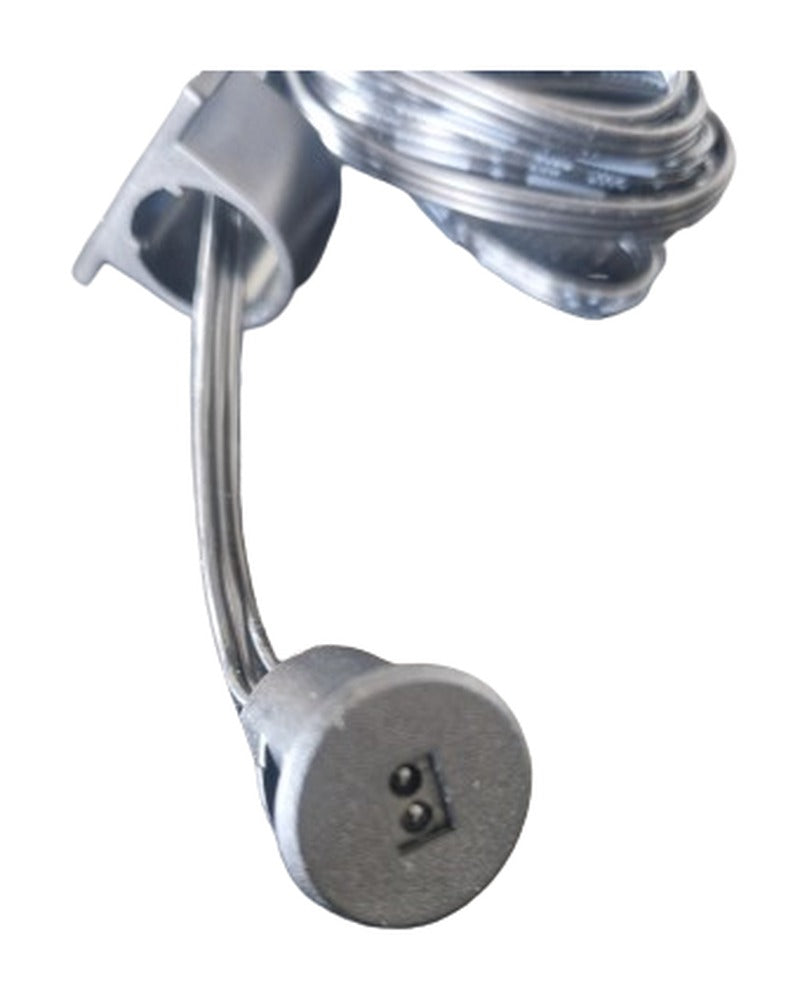

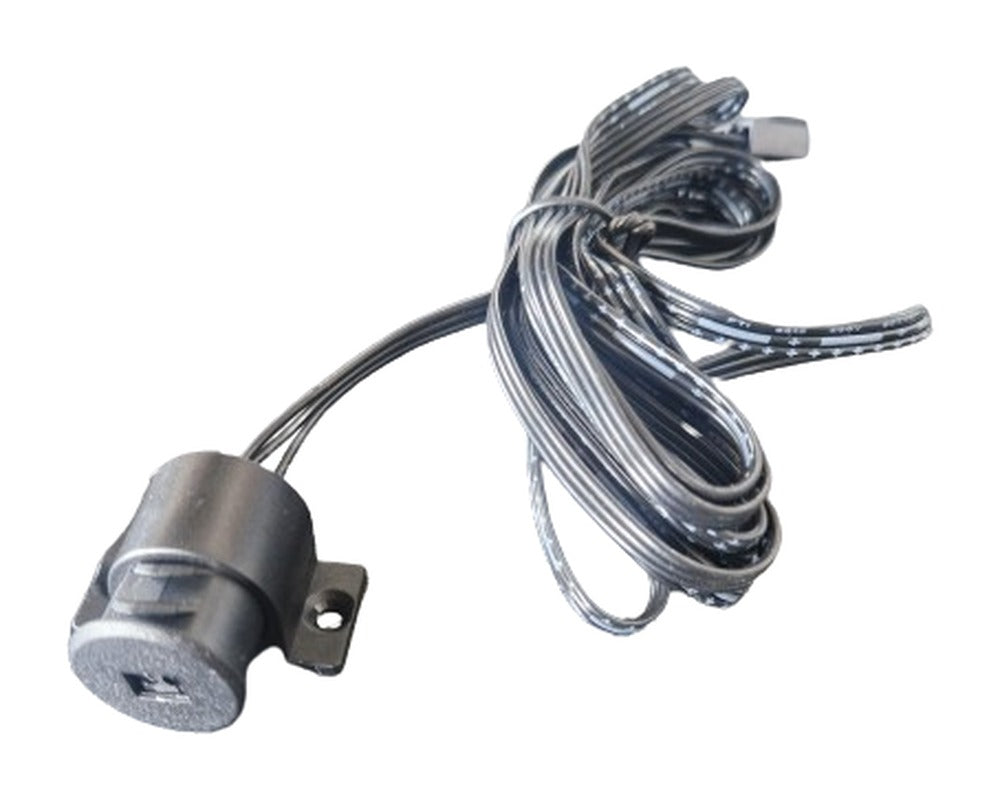

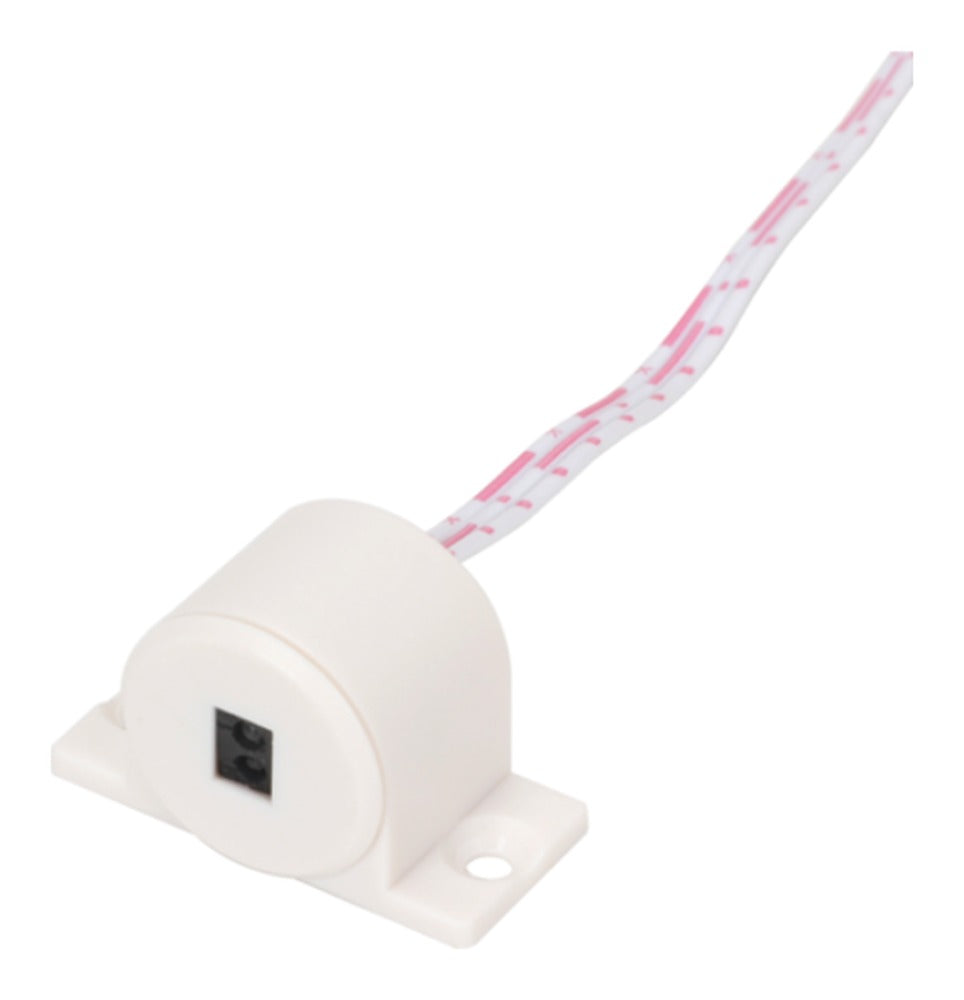

Entweder sichtbar mit dem Befestigungsfuß (zwei Schrauben) oder versenkt in einer 16-mm-Bohrung. Wichtig ist, dass die geschlossene Tür höchstens 10 cm vor dem Sensor steht.

Was mache ich bei mehr als drei Türen?
Ab der vierten Tür brauchen Sie einen zweiten LED-Türsensor mit eigenem Controller. Beide Controller können am selben Netzteil hängen, solange dessen Leistung reicht.

Sie planen einen Schrank mit mehreren Türen? Nennen Sie uns Anzahl der Türen und Schrankmaße – wir stellen Ihnen Controller, Sensoren, Streifen und Netzteil passend zusammen.
